Оптический кабель, Single Mode, 16-UT04 канализация, FP Mark – оптический кабель круглой формы, самонесущий, диэлектрического типа, исполняет роль основного пассивного элемента оптоволоконной системы, находит своё применение, как правило, при подвешивании на различных опорах.
Кабель разработан с учётом всех необходимых нормативов: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82.

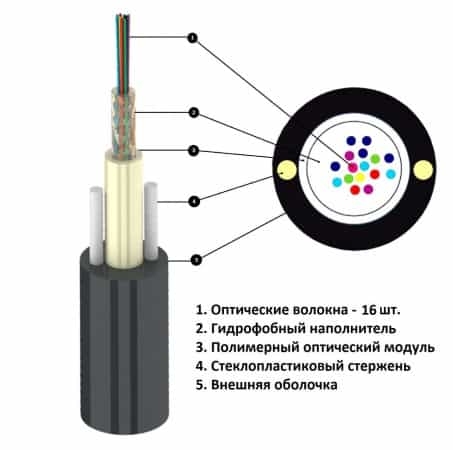

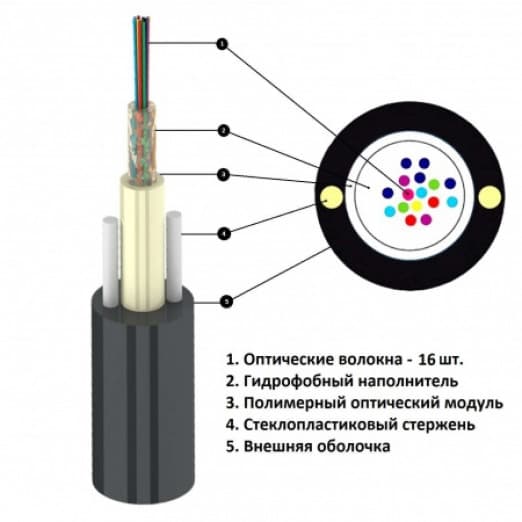

В UT-016-SM8-ADSS расположено 16 волокон. В процессе подвешивания кабеля, необходимо учитывать гранично-допустимое расстояние между опорами, оно должно быть не более 80 метров. Кабели такого типа, в основном имеют покрытие, выполненное из полиэтиленового материала. В середине кабеля расположена полимерная оптическая трубка, её диаметр равняется - 2,5 мм. Конструктивно в кабеле предусмотрено усиление за счёт находящихся в нём стержней из стеклопластика, которые имеют размеры - по 1,2мм, они размещены по разные стороны относительно оптического модуля. Диаметр описываемого кабеля 5,0 мм, вес 21 кг/км. Для крепления кабеля необходимо использовать зажимы.
| Тип: | Оптический кабель, Single Mode, 16-UT04 канализация, FP Mark |
| Тип волокна: | Одномодовый |
| Конструкция кабеля: | Диэлектрический |
| Количество волокон: | 16 волокон |
| Тип кабеля: | UT |
| Тип оптического волокна: | G.652D |
| Коэффициент затухания на опорных длинах волн, дБ/км: | - 1310 нм/ - 1550 нм. 0,32/0,18 |
| Диаметр модового поля: | λ= 1310 нм 0,92 ±0,4 мкм |
| Количество ОВ в кабеле, шт: | 16 |
| Масса кабеля, кг/км: | 34 |
| Диаметр кабеля, мм: | 6,5 |
| Минимальный радиус изгиба, мм (монтаж/эксплуатация): | 60/90 |
| Диаметр модуля, мм: | 3,0 |
| Допустимое растягивающее усилие, кН: | 1,0 |
| Допустимое раздавливающее усилие, не более, Н/100 мм: | 2000 |
| Диапазон рабочих температур, °С: | -40°С - +60°С |
| Температура монтажа, °С | -20°С - +50°С |
| Строительная длина кабеля, км: | 3 (или в соответствии с заказом) |
