Оптический кабель, Single Mode, 12-UT04 канализация, FP Mark – круглый самонесущий оптоволоконный кабель, диэлектрик, главная пассивная составляющая волоконно-оптической системы связи, использующийся, в основном, для подвешивания. Как правило, объектами для подвешивания выступают опоры ЛЭП и контактные полотна железнодорожного транспорта и других его видов. Отличительной чертой от кабеля ОКГМ, располагающегося, как правило, в грунте, является то, что данный тип изделия используется для применения по воздуху.
Описываемый кабель соответствует нормативам: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82.

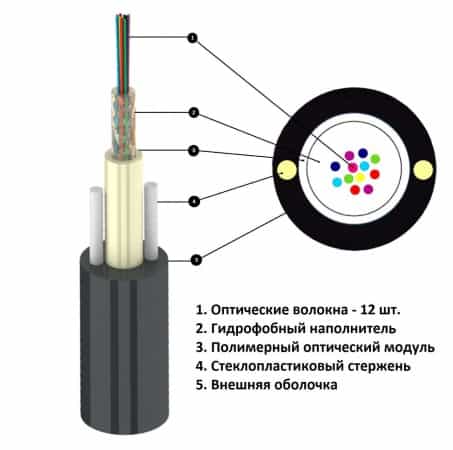

UT-012-SM8-ADSS рассчитан на 12 оптоволокон. Подвешивать кабель рекомендуется на расстоянии не более 80 м. Снаружи кабель облачён в полиэтиленовую оболочку, в середине находится оптическая трубка из полимерного материала, диаметр трубки - 2,5. Усиление конструкции кабеля осуществлено за счёт наличия в нём стержней из стеклопластика размером по 1,2мм, они расположены по обе стороны от оптического модуля. Диаметр самонесущего кабеля 5,0 мм, вес 21 кг/км. Крепится к опорам посредствам зажимов.
| Тип: | Оптический кабель, Single Mode, 12-UT04 канализация, FP Mark |
| Тип волокна: | Одномодовый |
| Конструкция кабеля: | Диэлектрический |
| Количество волокон: | 12 волокон |
| Тип кабеля: | UT |
| Тип оптического волокна: | G.652D |
| Коэффициент затухания на опорных длинах волн, дБ/км: | - 1310 нм/ - 1550 нм 0,32/0,18 |
| Диаметр модового поля: | λ= 1310 нм 0,92 ±0,4 мкм |
| Количество ОВ в кабеле, шт: | 12 |
| Масса кабеля, кг/км: | 30 |
| Диаметр кабеля, мм: | 6,0 |
| Диаметр модуля, мм: | 2,5 |
| Минимальный радиус изгиба, мм (монтаж/эксплуатация): | 60/90 |
| Допустимое растягивающее усилие, кН: | 1,0 |
| Допустимое раздавливающее усилие, не более, Н/100 мм: | 2000 |
| Диапазон рабочих температур, °С: | -40°С - +60°С |
| Строительная длина кабеля, км | 3 (или в соответствии с заказом) |
