Описание

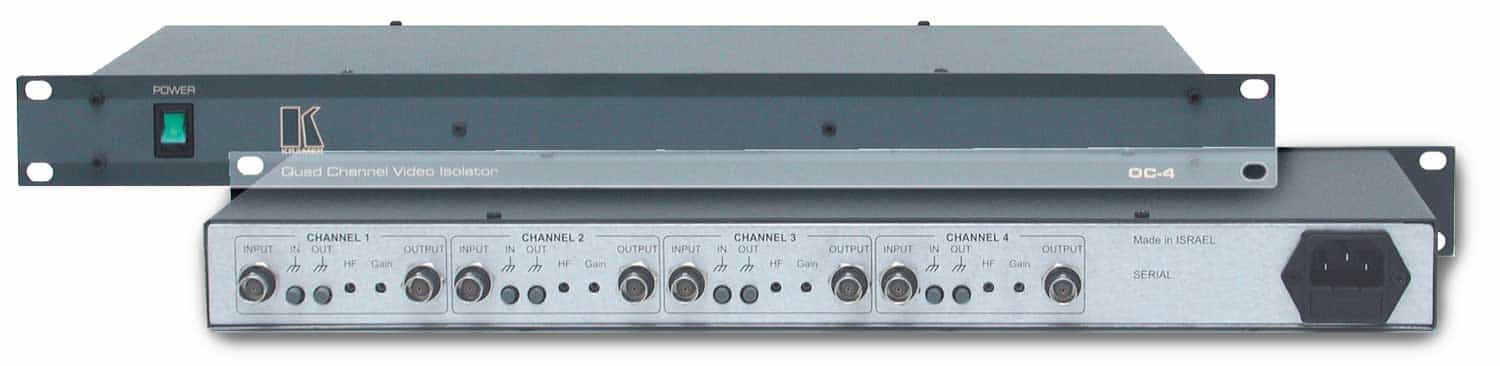

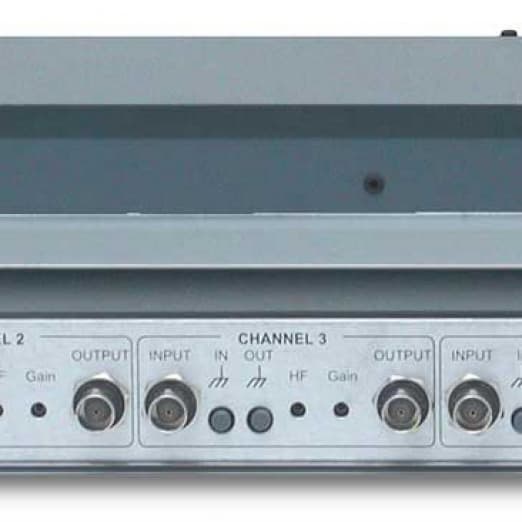

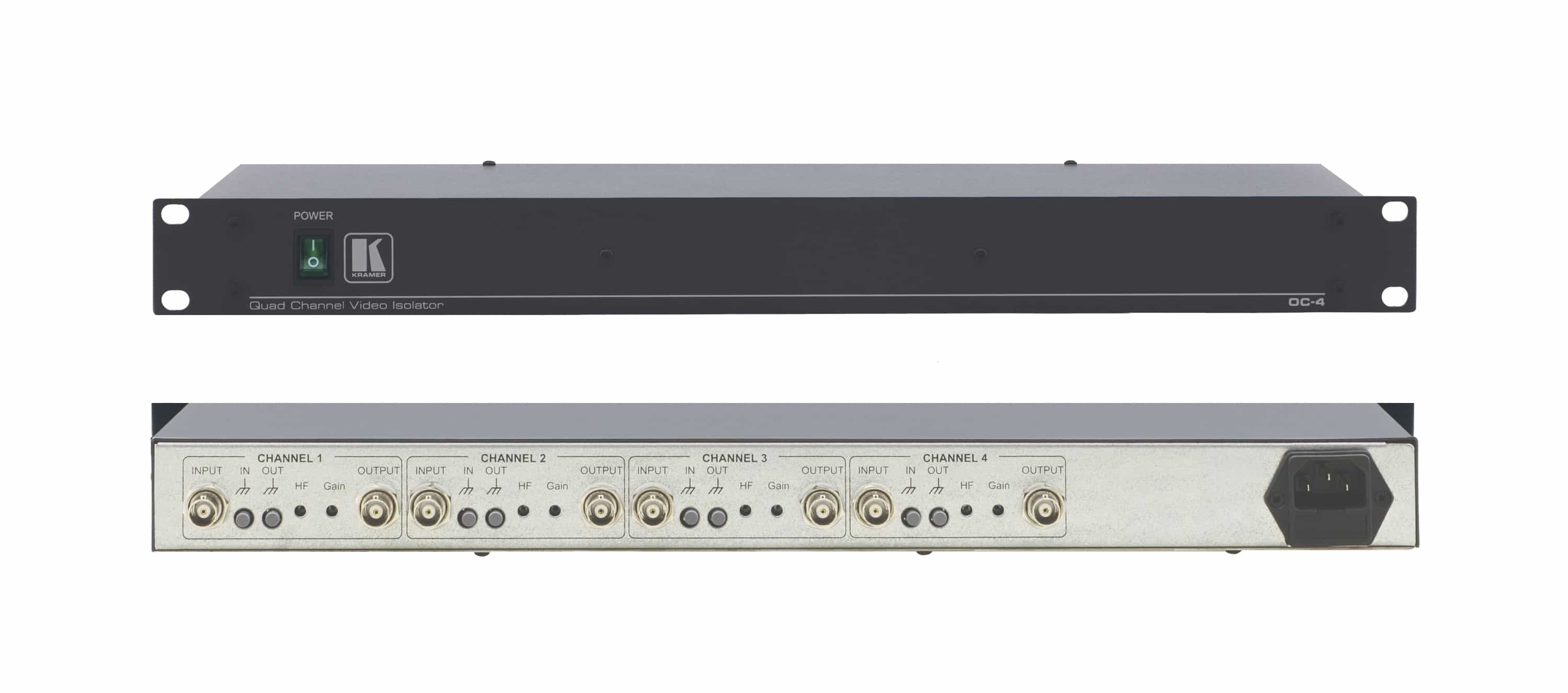

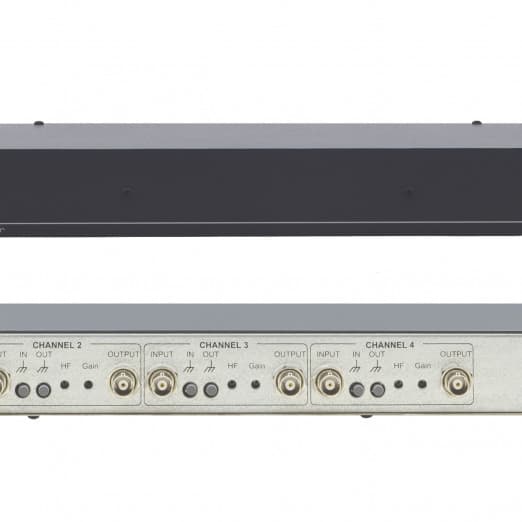

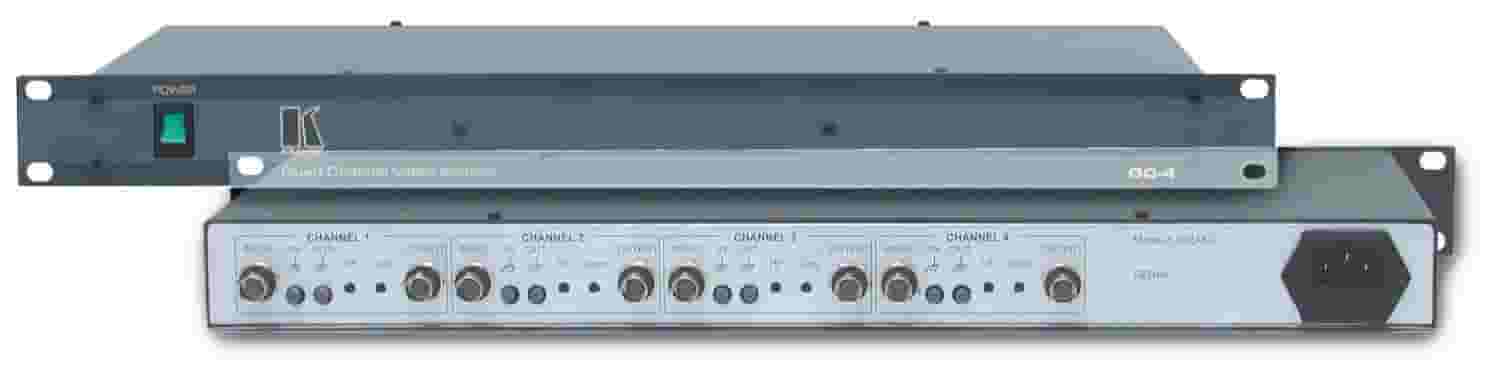

Устройство позволяет изолировать «землю» приемной/передающей стороны (мониторы, проекторы, видеомагнитофоны) и устранять наводки по «земле», возникающие в тракте «приемник — передатчик». На задней панели имеются раздельные регуляторы подстройки уровня сигнала и контроля АЧХ каждого канала. В отличие от дешевых устройств на базе нелинейных трансформаторов, которые имеют достаточно низкие частотные характеристики, ОС-4 разработана на основе активных оптоизоляторов с высокой линейностью и хорошими частотными характеристиками. Переключатели на задней панели позволяют пользователю привязать «землю» к входной или выходной линии, к обеим линиям сразу или же ни к одной из них. Все каналы изолированы друг от друга. Устройство выполнено в надежном и прочном корпусе и может устанавливаться в стандартную 19” стойку (занимаемая высота — 1U).

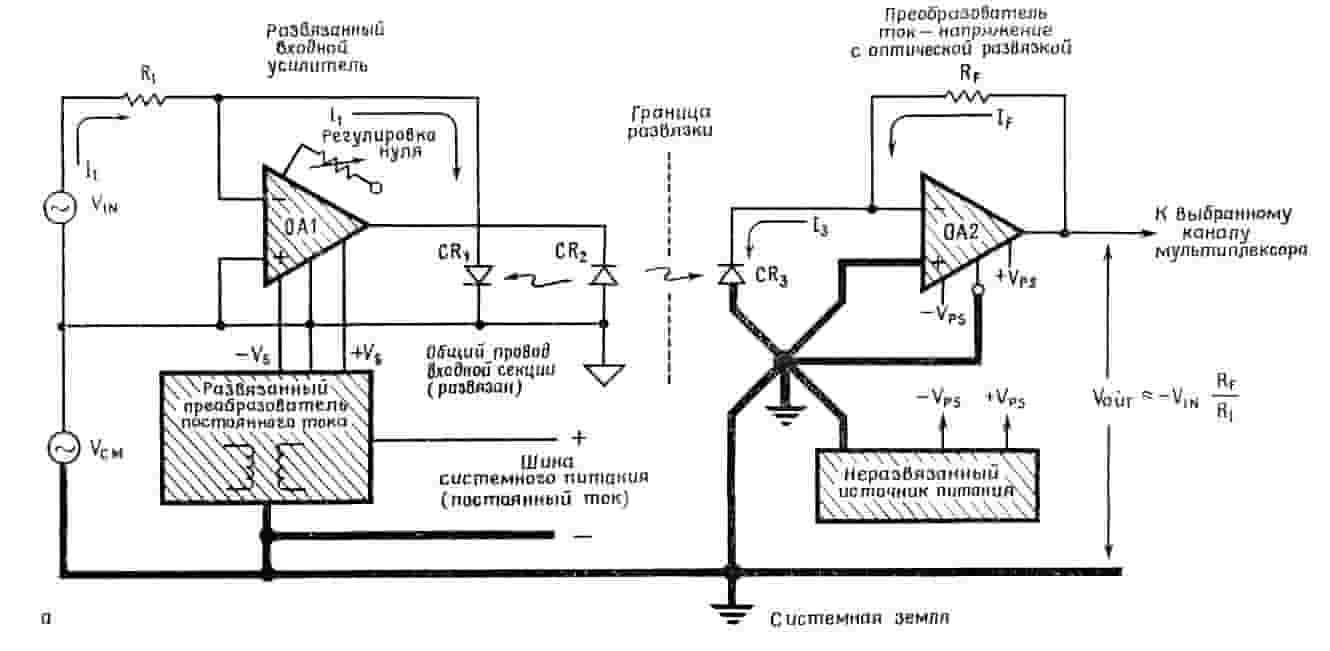

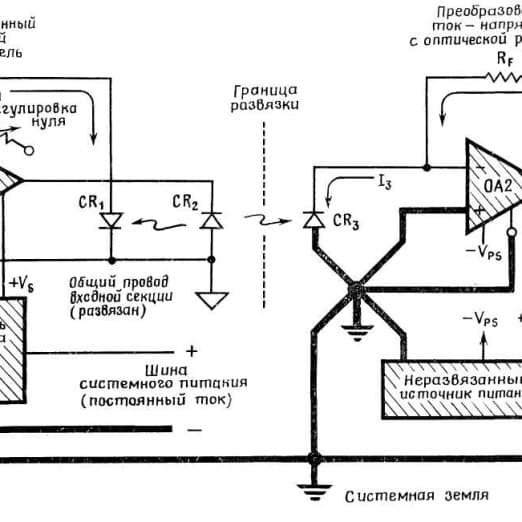

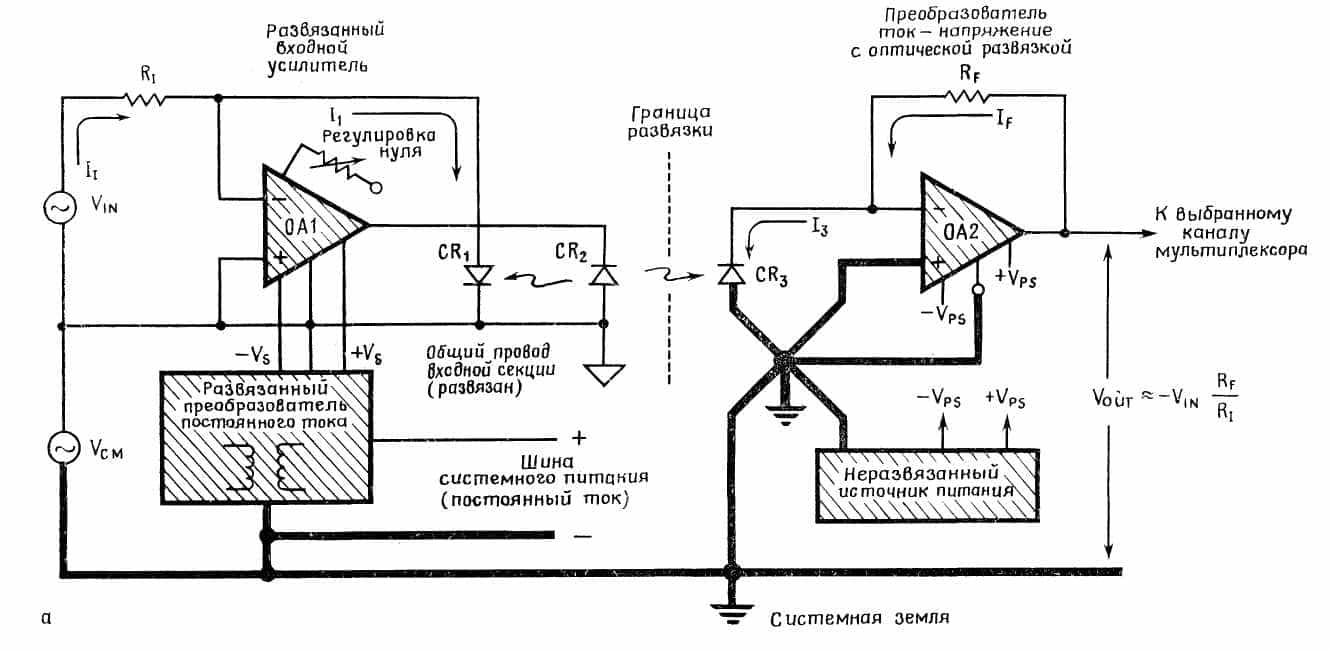

Оптическая гальваническая развязка (гальваноразвязка) позволяет передавать дискретные сигналы в широком диапазоне частот, от постоянного тока до предела, обусловленного быстродействием приемника и передатчика. Оптическая развязка может выполняться на оптронах — комбинациях излучения (светодиода) и приемника (фотодиода, фототранзистора с усилителем-формирователем) в одной микросхеме. Напряжение изоляции может достигать 1–1,5 кВ, максимальная частота — от десятков кГц до десятков МГц. Еще лучшую развязку (по напряжению) обеспечивают интерфейсы с оптоволоконной связью, где между излучателем и приемником располагается оптический кабель с разъемами. Полоса частот может достигать единиц и десятков ГГц, но это требует дорогостоящих излучателей и приемников.
Тип: | Оптическая гальваническая развязка |
Входы: | 4 видео, 1 В/75 Ом, разъемы BNC. |
Выходы: | 4 видео, 1 В/75 Ом, разъемы BNC. |
Полоса пропускания сигнала: | 20 МГц на уровне –3 дБ. |
Отношение сигнал/шум: | 69 дБ. |
Источник питания: | ~230 В, 50/60 Гц, 4,6 ВА. |
Масса: | Около 3,5 кг. |
Габариты: | (Ш*Г*В): 19” х 7” х 1U, устанавливается в стандартную 19” стойку. |
В комплекте: | Сетевой шнур |
