Обзор на кейс DeepCool CL500
DeepCool изменила дизайн передней и верхней панели пересмотрели радикально в сторону улучшения вентиляции. И что же получилось в результате? Неужели улучшилось охлаждение? Давайте проверим! Но начнем, как всегда, с формальностей.
Характеристики
Тип корпуса | Midi-Tower |
Размеры, мм | 519 (В) x 226 (Ш) x 473 (Г) |
Материал | Сталь, ABS пластик, закаленное стекло (4 мм) |
Вес, кг | 8,4 |
Цвет | Черный |
Форм-фактор | ATX, MicroATX, Mini-ITX |
Устройства 5,25″ | – |
Устройства 3,5″ внешние | – |
Устройства 3,5″ / 2,5″ внутренние | 2 / 2+2 (два 2,5″ диска можно поставить вместо 3,5″ дисков) |
Поддерживаемое количество слотов расширения | 7 |
Вентиляторы | передние — 3 х 120 мм / 2 х 140 мм верхние — 2 х 120 мм задний — 1 х 120 мм (установлен) |
Интерфейсные разъемы | 1 x USB 3.1 Gen 2 Type-C, 2 x USB 3.0, 1 х 3,5-мм разъем для гарнитуры |
Прочее | Легкосъемные боковые панели на магнитах, левая боковая панель из закаленного стекла, легкосъемная решетка верхней панели, встроенный контроллер на четыре четырехконтактных вентилятора, кронштейн поддержки видеокарт, две липучие ленты для упрощения укладки проводов |
Упаковка и комплект поставки

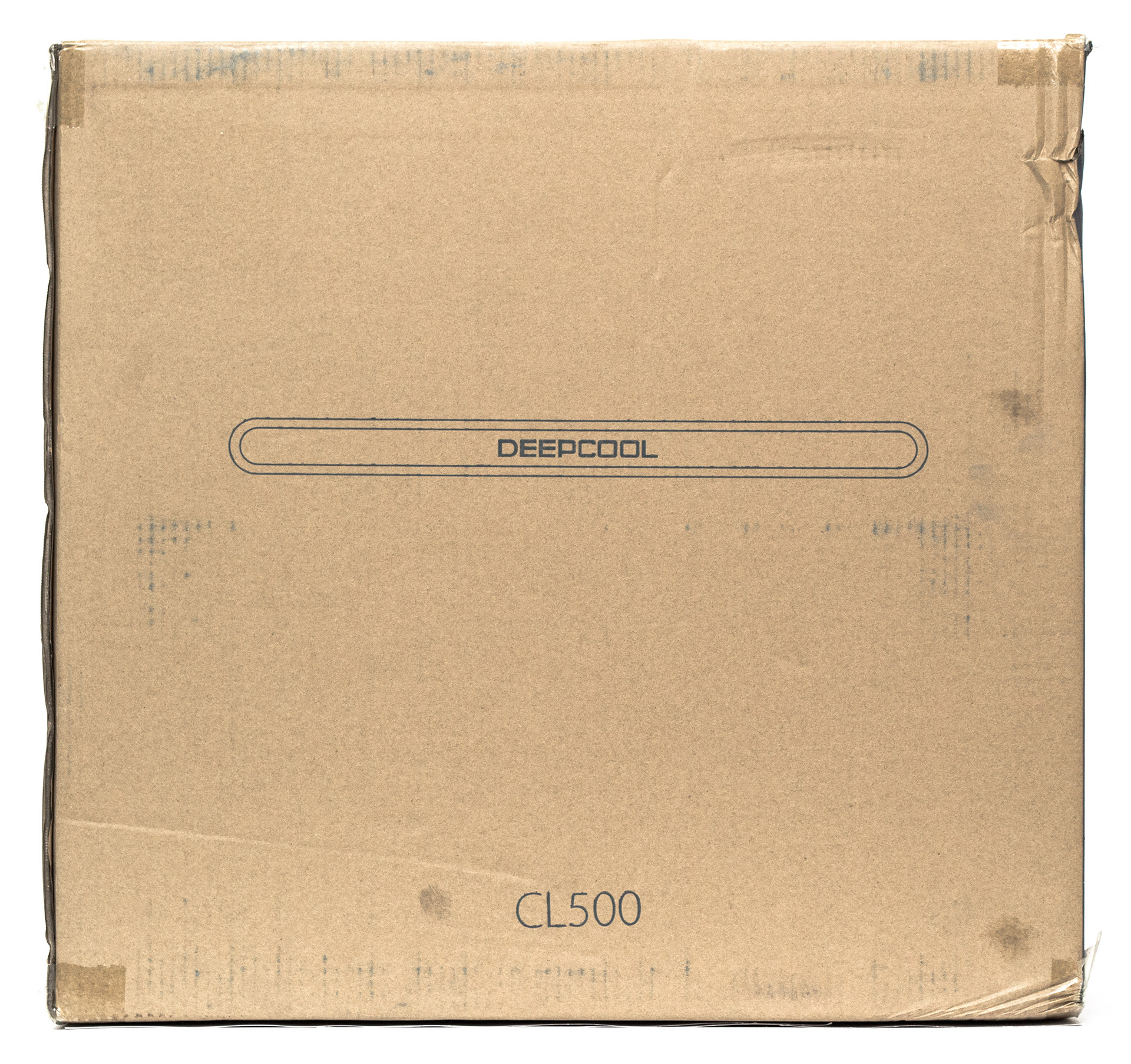

Корпус поставляется в продажу в очень простой коробке без лишней полиграфии и дизайна. Главное, что по бокам прорезаны ручки для переноски и есть необходимый перечень технических характеристик. А внутри все защищено от повреждений пенопластовыми демпферами, пакетом и клейкими пленками.

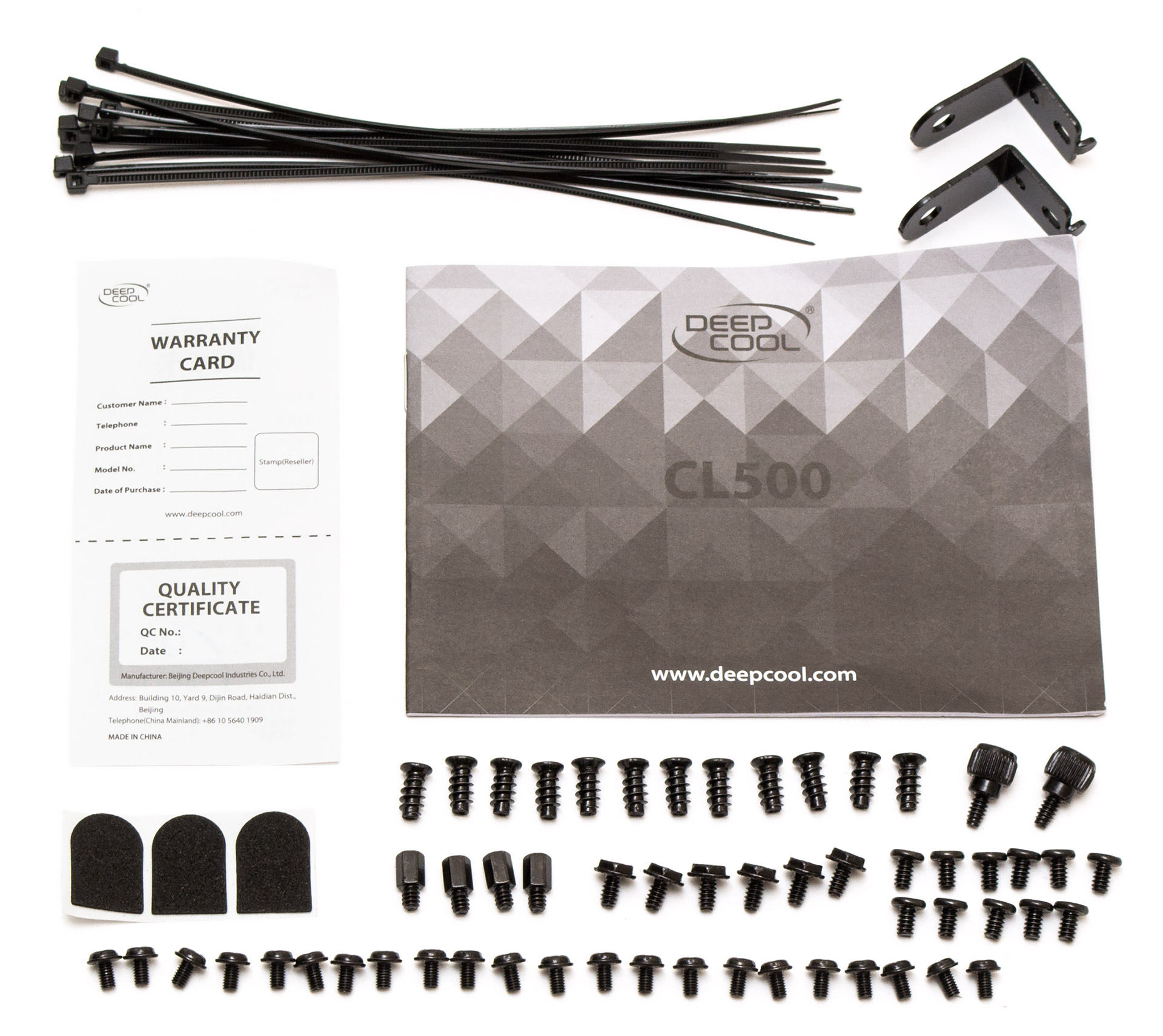

Комплект деталей спрятан в отдельном пакете, в отсеке накопителей. В нём есть:
- инструкция по сборке системы;
- гарантийный талончик;
- два Г-образных фиксатора для боковых панелей;
- 11 одноразовых кабельных стяжек;
- три резиновых наклейки на фиксаторы боковых панелей;
- 12 шурупов для крепления корпусных вентиляторов;
- два корпусных винта с накатанной головкой;
- четыре стойки материнской платы;
- шесть корпусных шестиугольных винтов;
- 11 винтов для 3,5″ жестких дисков;
- 22 маленьких винта для материнской платы и 2,5″ накопителей.
Внешний вид

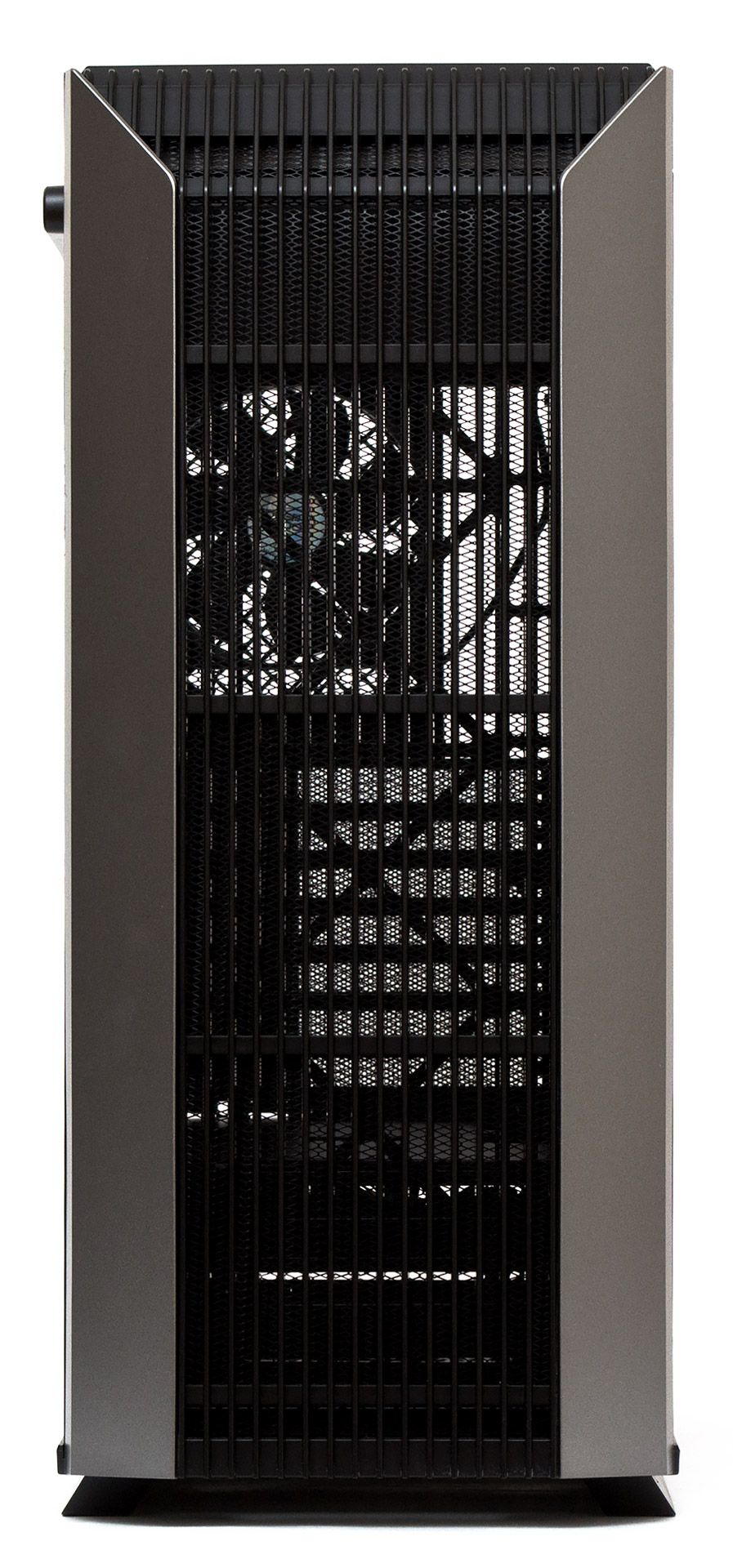

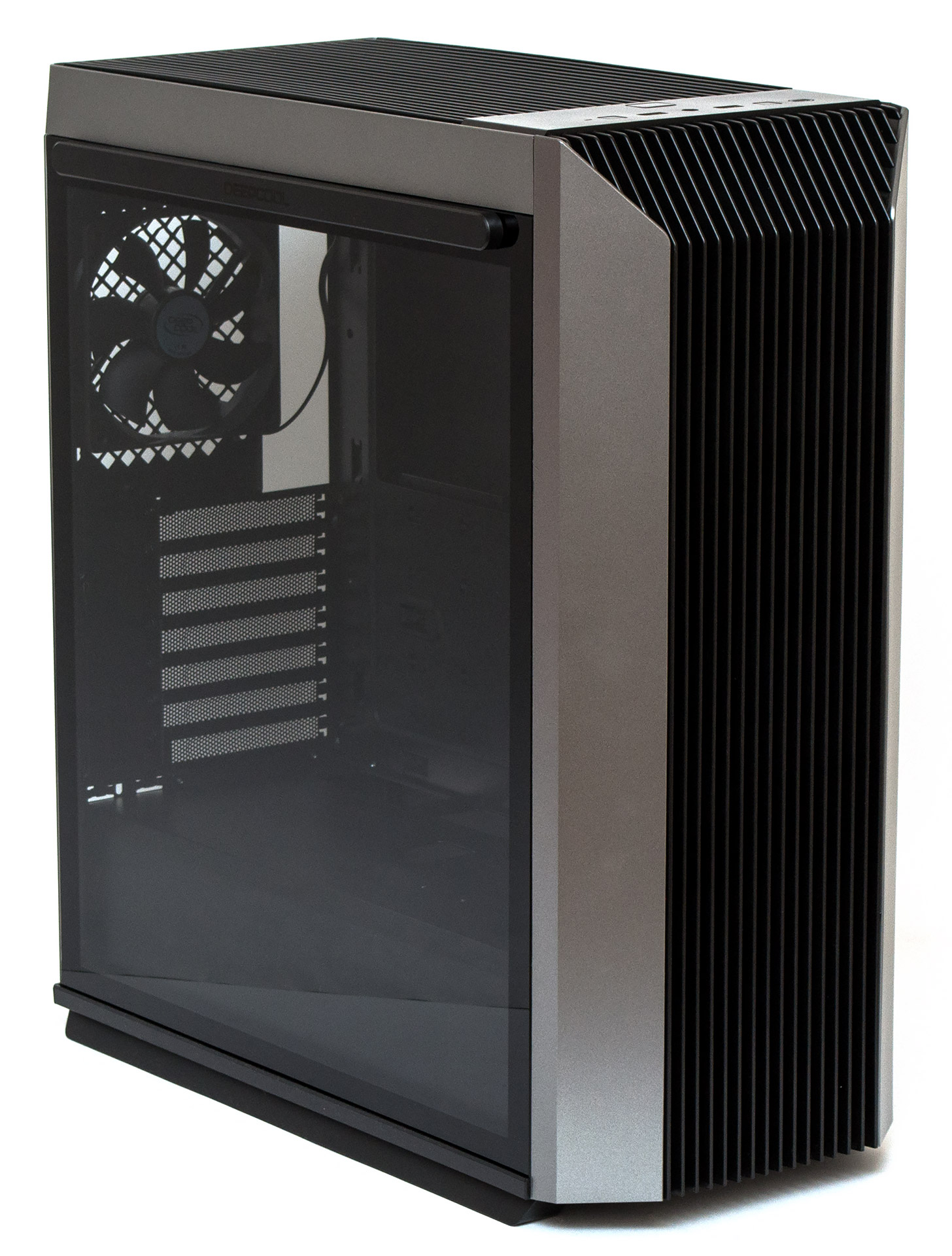

Дизайн у Deepcool CL500 выглядит не особо оригинально, но зато практично. Передняя пластиковая панель состоит из двух наклонных боковых граней серого цвета, между которыми встроена решётка, набранная из множества вертикальных пластин. А за ними видна более мелкая ромбовидная металлическая сетка. Да, почистить от пыли это может быть сложновато, зато движению воздуха не мешает ничего вообще.

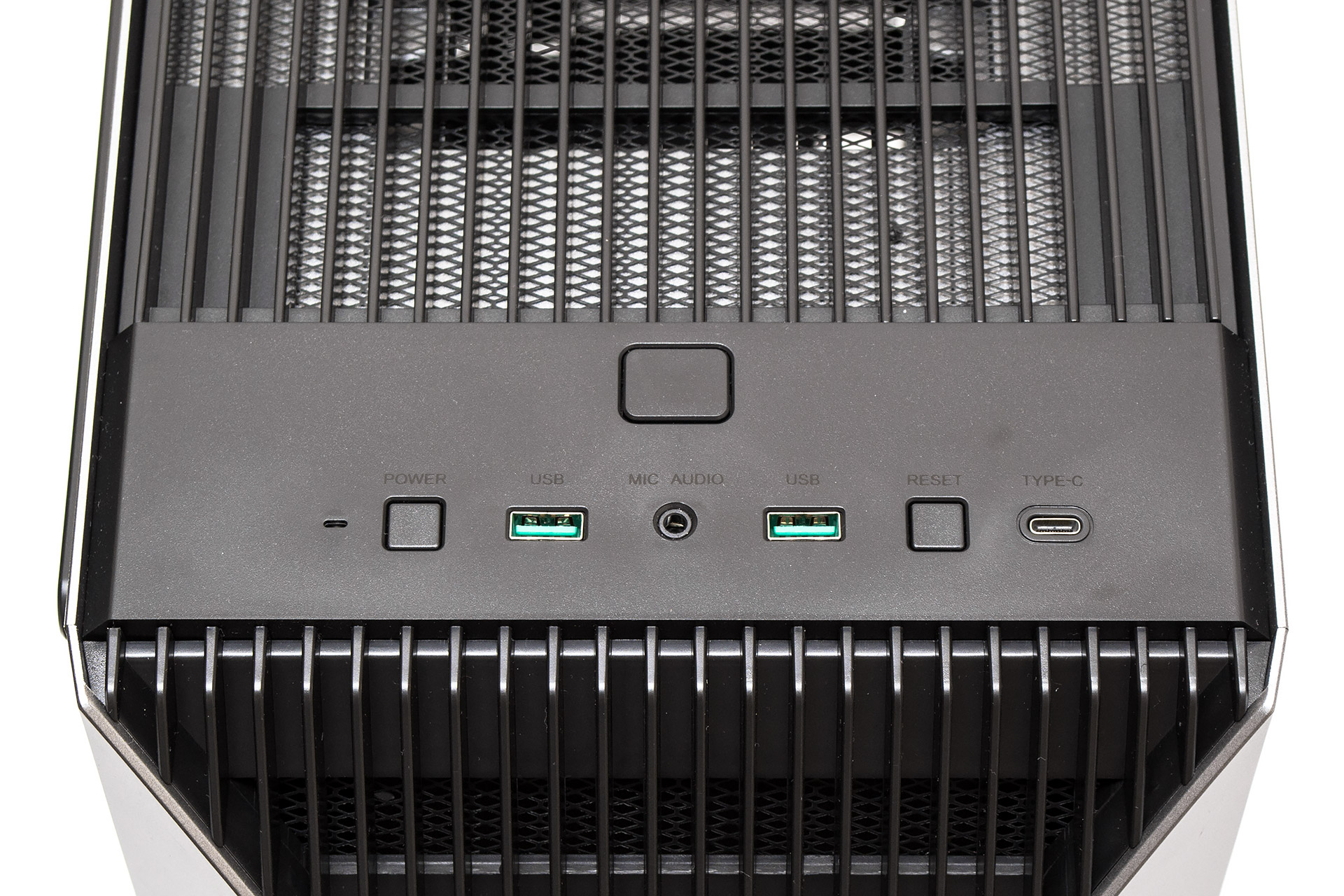

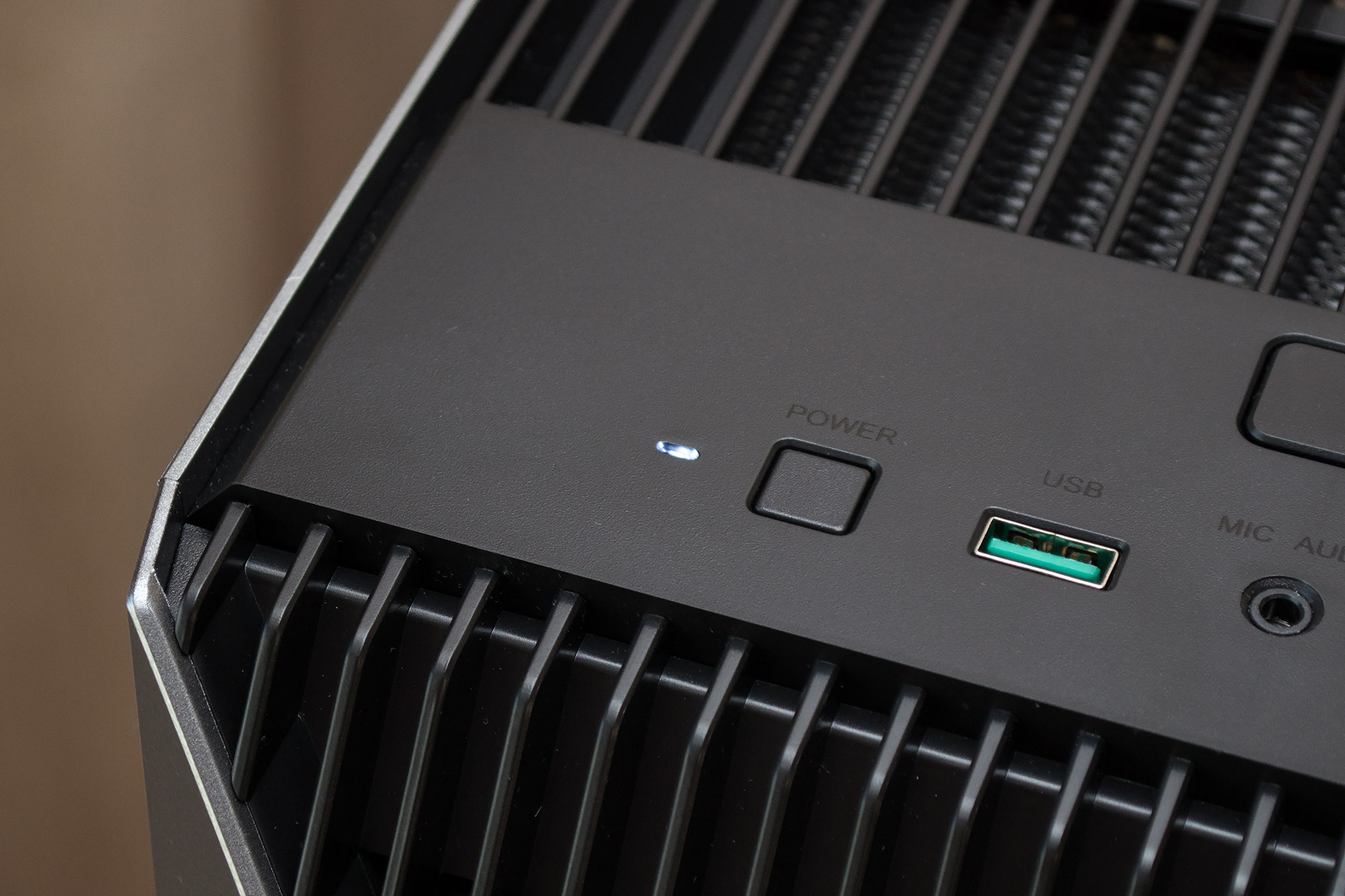

Внешние порты и кнопки находятся в передней части верхней панели. Самая крупная квадратная кнопка по центру отнюдь не включает систему, а открывает защелку верхней крышки. Уверен, что почти все, кто будет пользоваться данным шасси впервые, откроют эту крышку не один раз и оценят изобретательность инженеров Deepcool каким-то «восторженным» возгласом. Но посмотрим, что есть в нижнем ряду клавиш. Слева расположен белый индикатор активности накопителей, затем маленькая кнопка старта ПК, далее два порта USB 3.0 зеленого цвета, а между ними один спаренный 3,5-мм разъем для гарнитуры. Справа находится такая же мелкая квадратная кнопка перезапуска системы и симметричный порт USB 3.1 Gen 2 Type-C. В общем всё выглядит достаточно современно.
Левая панель у данного шасси, как и у его предшественника, держится на двух магнитах, вмонтированных в верхнюю кромку каркаса. Слегка тонированное боковое стекло достаточно лишь немного наклонить в сторону, чтобы отцепить его от корпуса. Это обеспечивает почти мгновенный доступ внутрь. Чтобы панели не отваливались при транспортировке корпуса, в комплекте есть крепежные уголки, с резиновой наклейкой с одной стороны и фиксирующим винтом с накатанной головкой с другой. В стационарном положении они, естественно, не требуются.
Для удобного открывания и закрывания стеклянной боковины в её верхней части есть пластиковая закругленная по сторонам ручка, с нанесенным по середине названием компании.

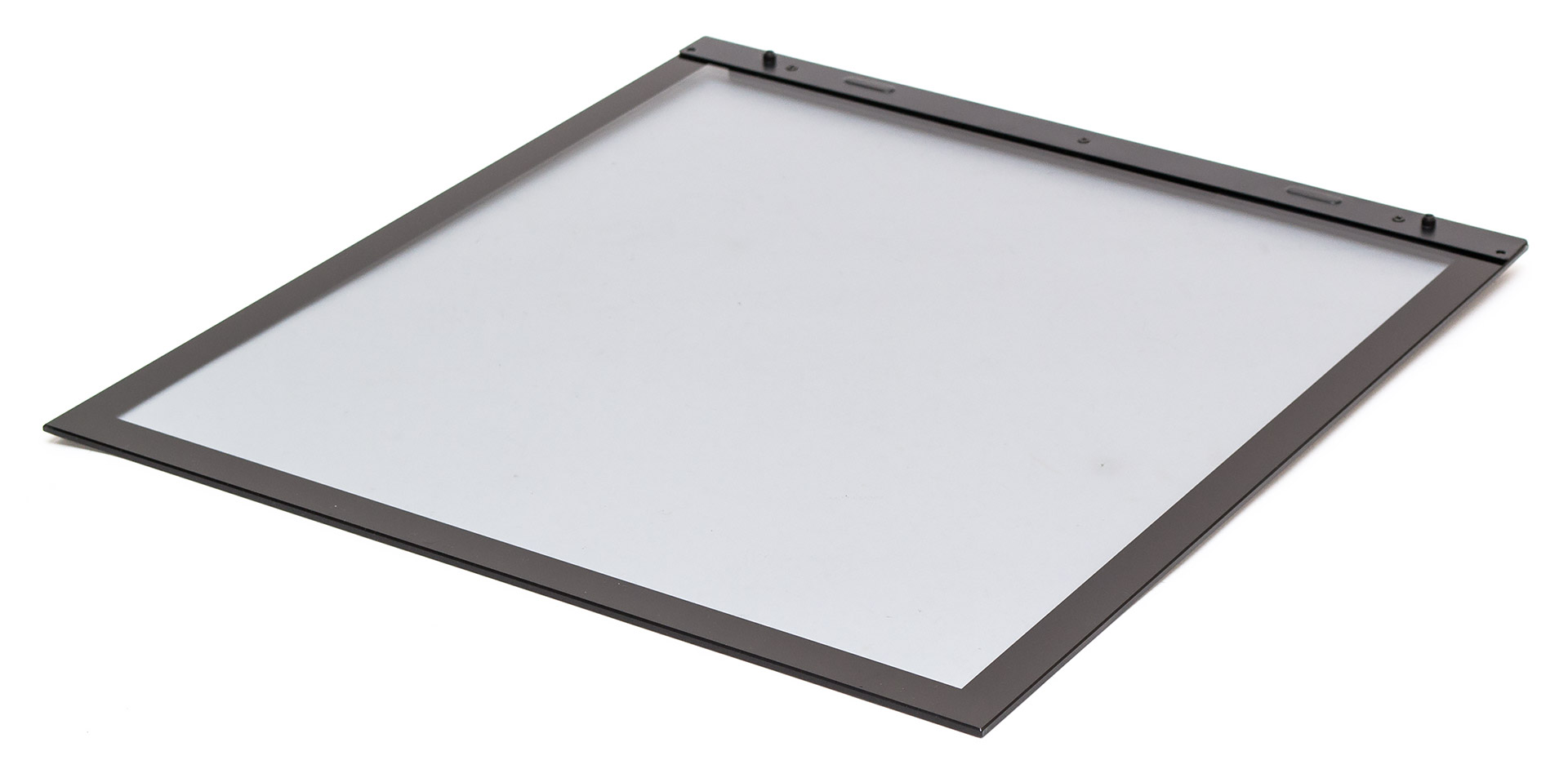

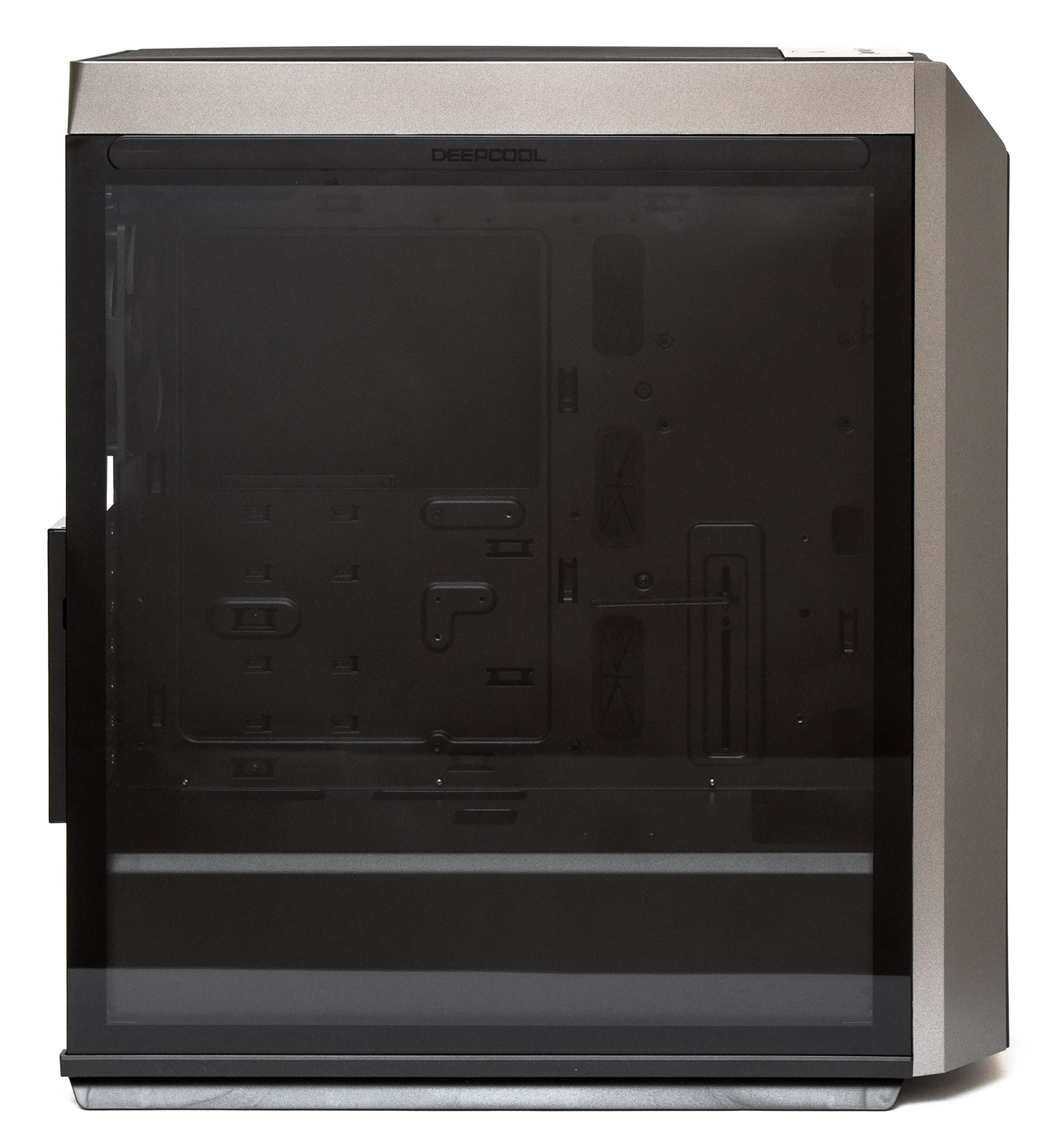

Каленое стекло имеет небольшую степень тонировки и толщину 4 мм. В верхней его части есть полоска металла с двумя выступающими штырьками, которая нужна для фиксации панели на месте с помощью магнитов.

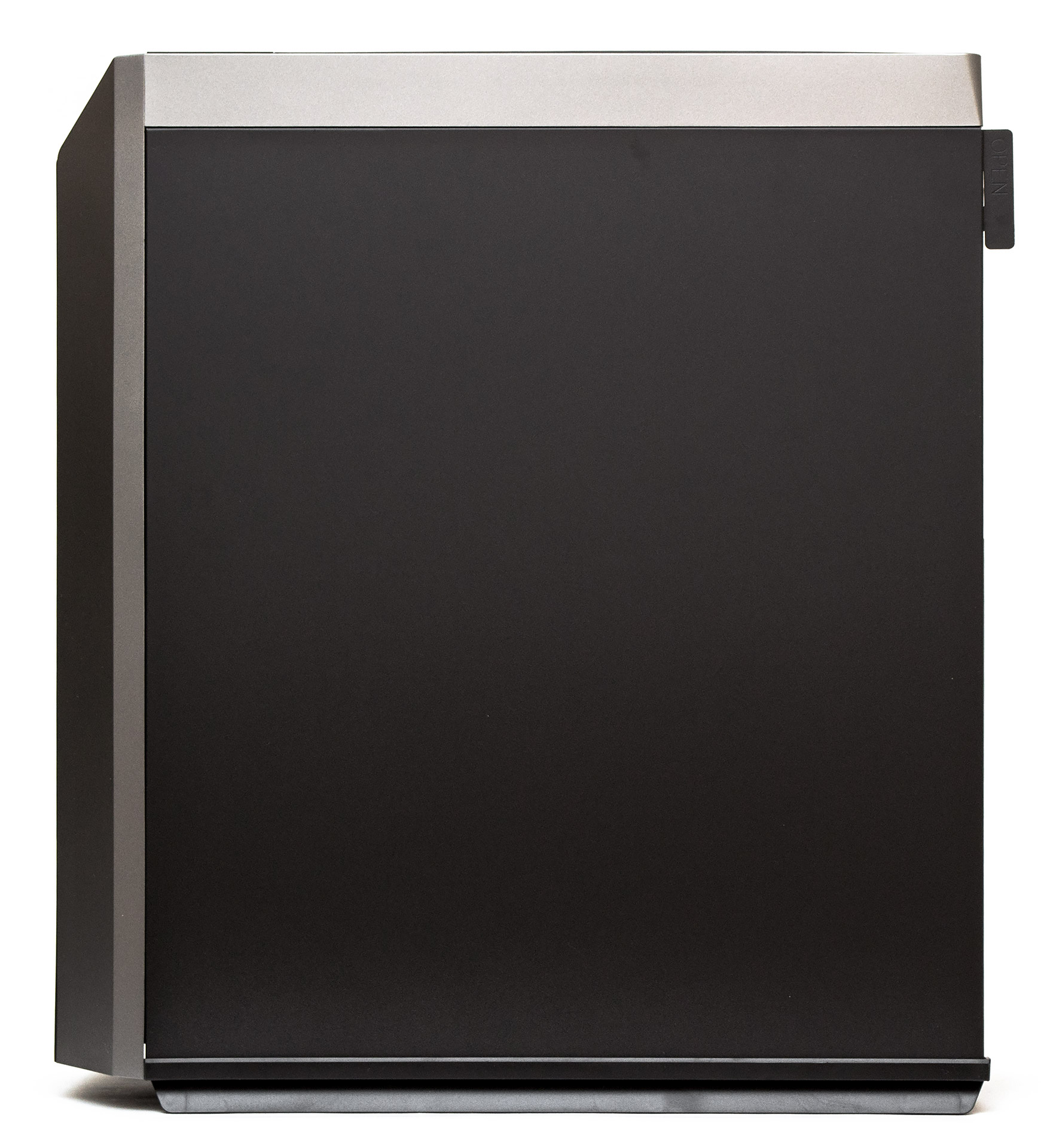

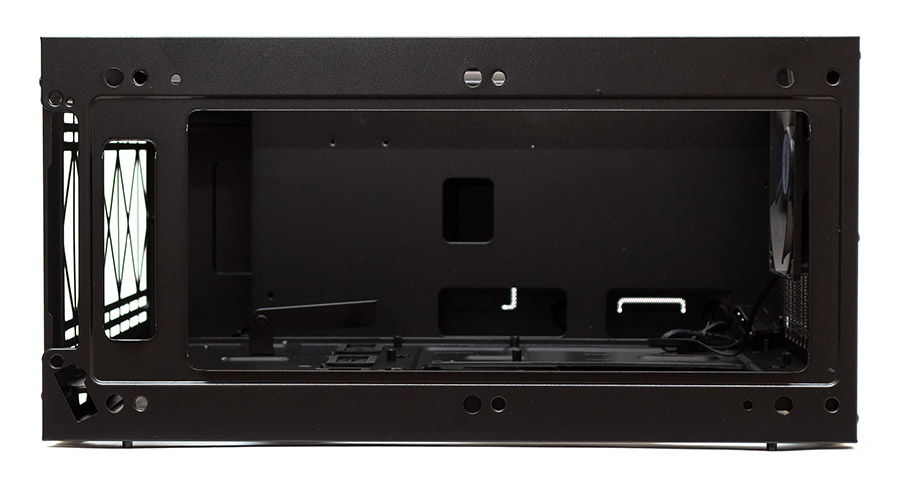

Левая боковина ровная и сплошная. Небольшой выступ вверху сзади облегчает снятие данной панели, которая тоже держится на двух магнитах вверху.

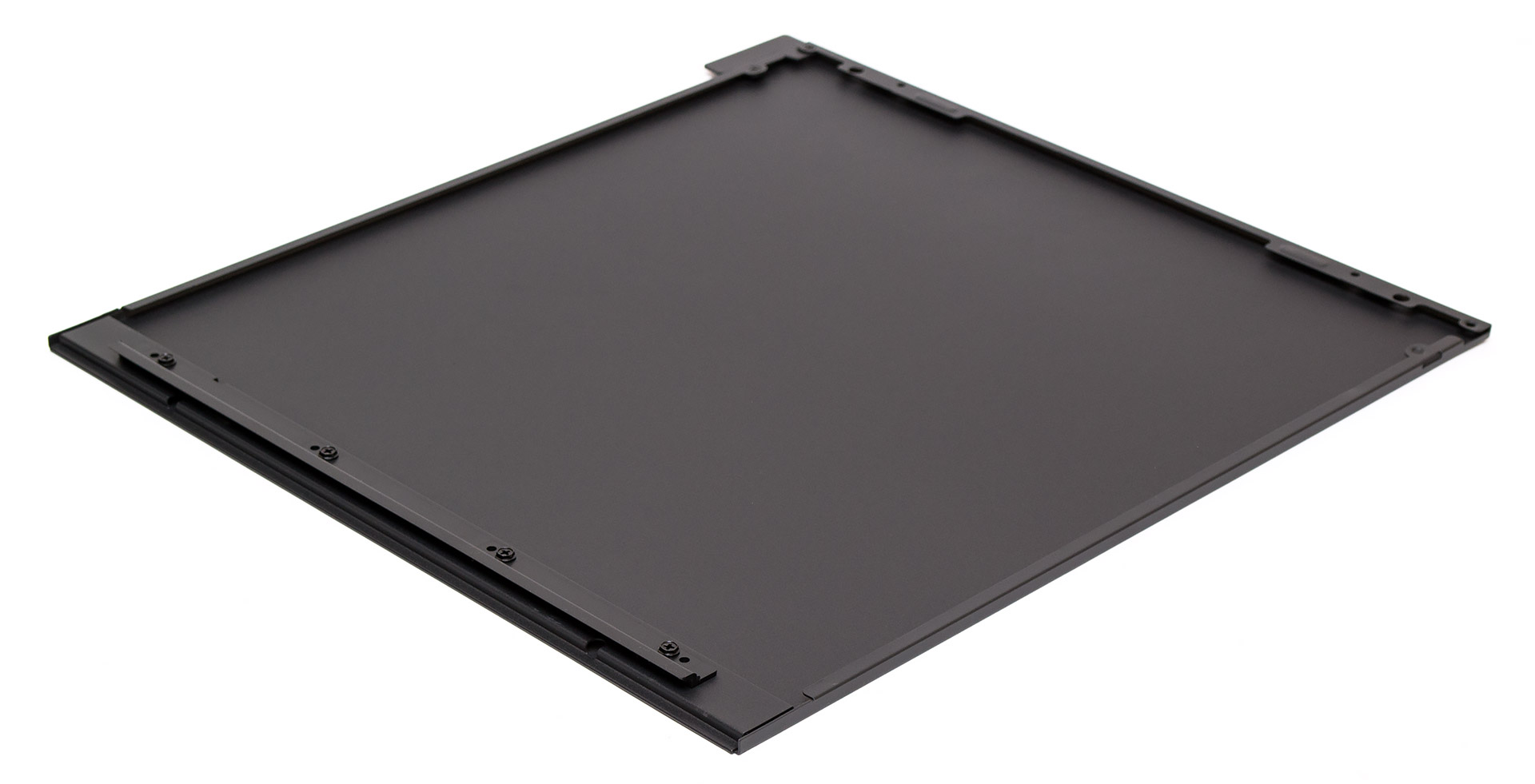

С внутренней стороны есть серьезные, завернутые под 90 градусов ребра жесткости. Снизу прикручен зацеп, а сверху находятся небольшие выступающие планки для магнитных креплений.

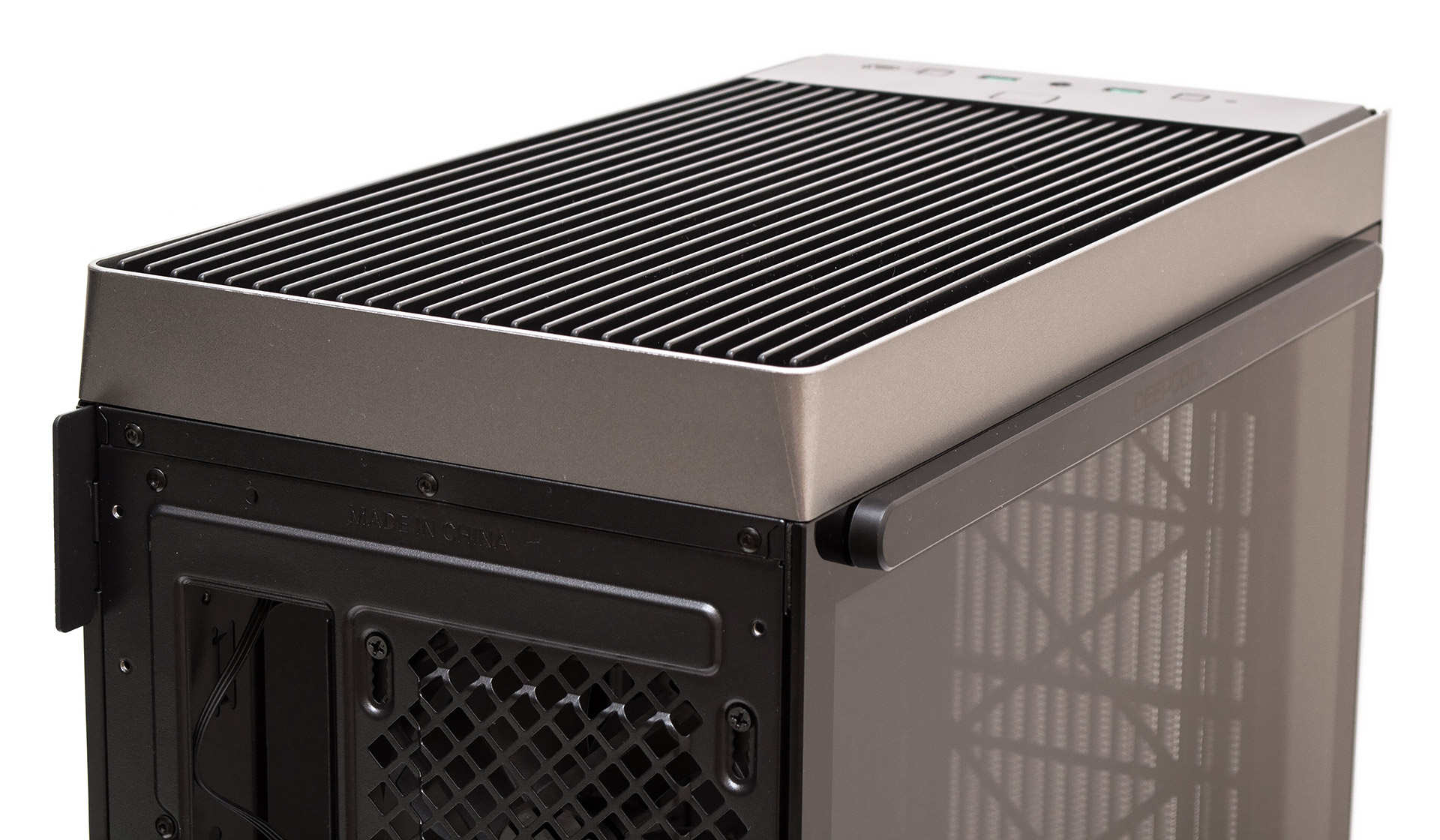

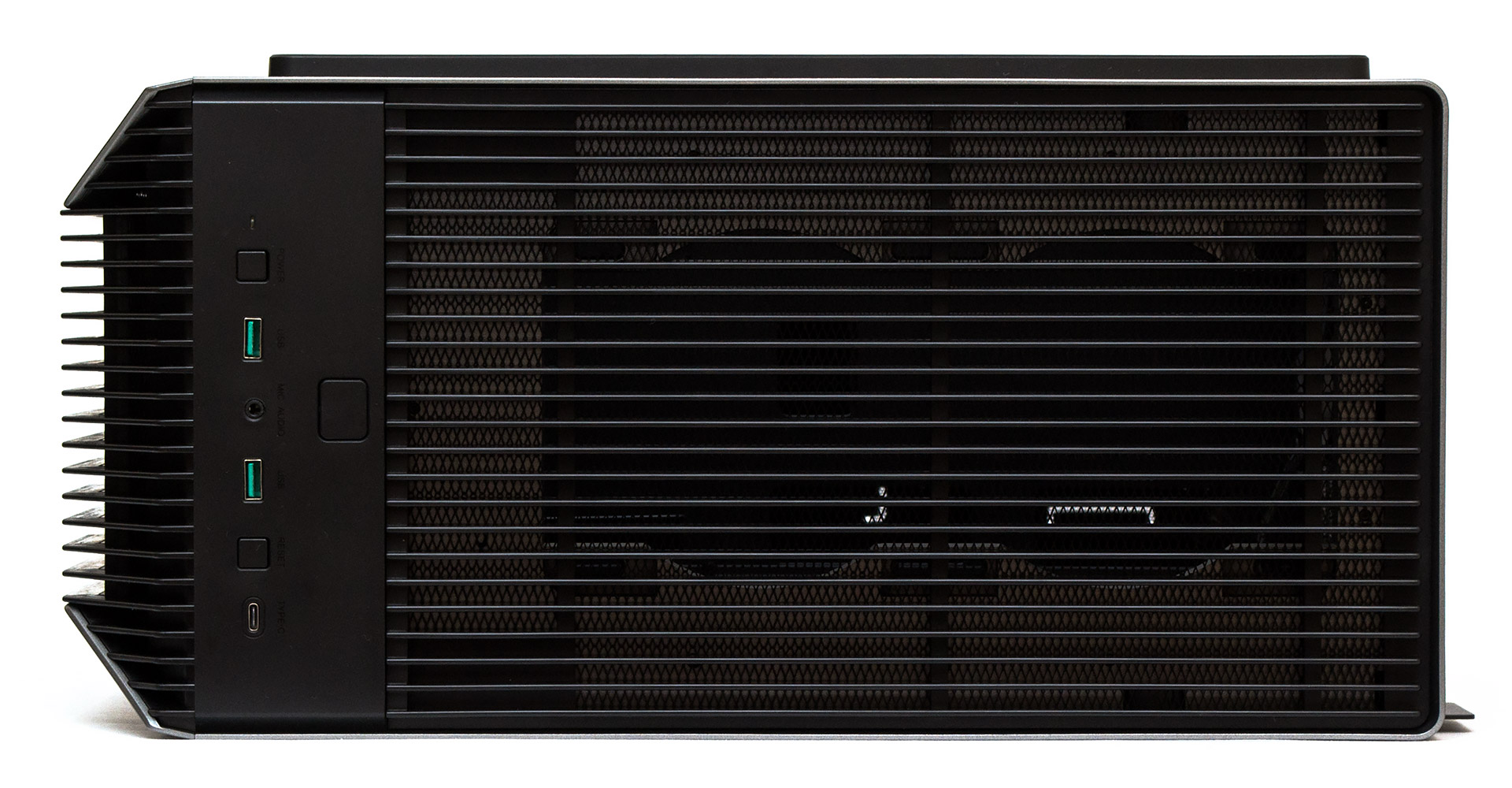

Верхняя панель корпуса преимущественно закрыта пластиковой вентиляционной решеткой, состоящей из продольных пластин и ромбовидной сеточки за ними. Решетка легко снимается.

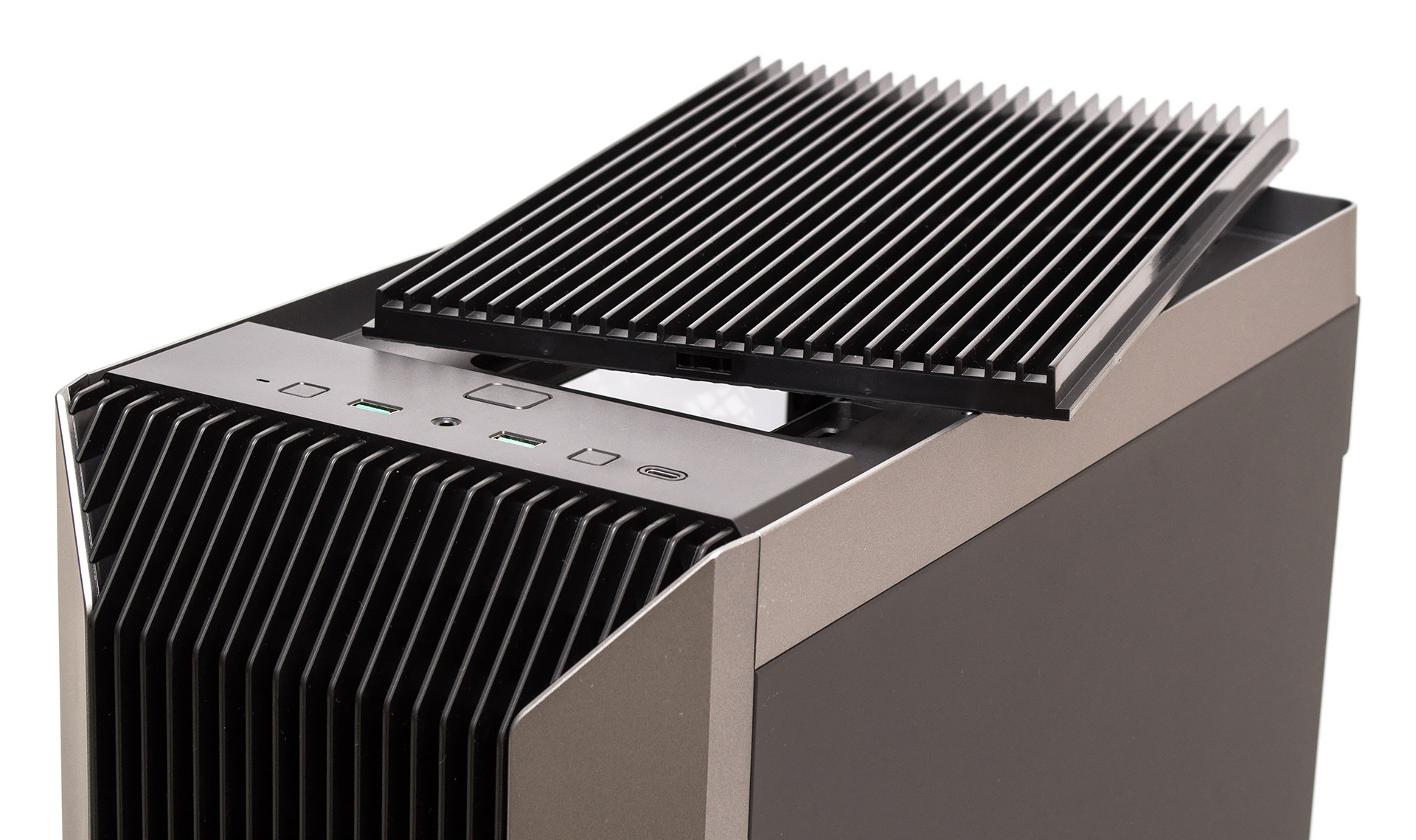

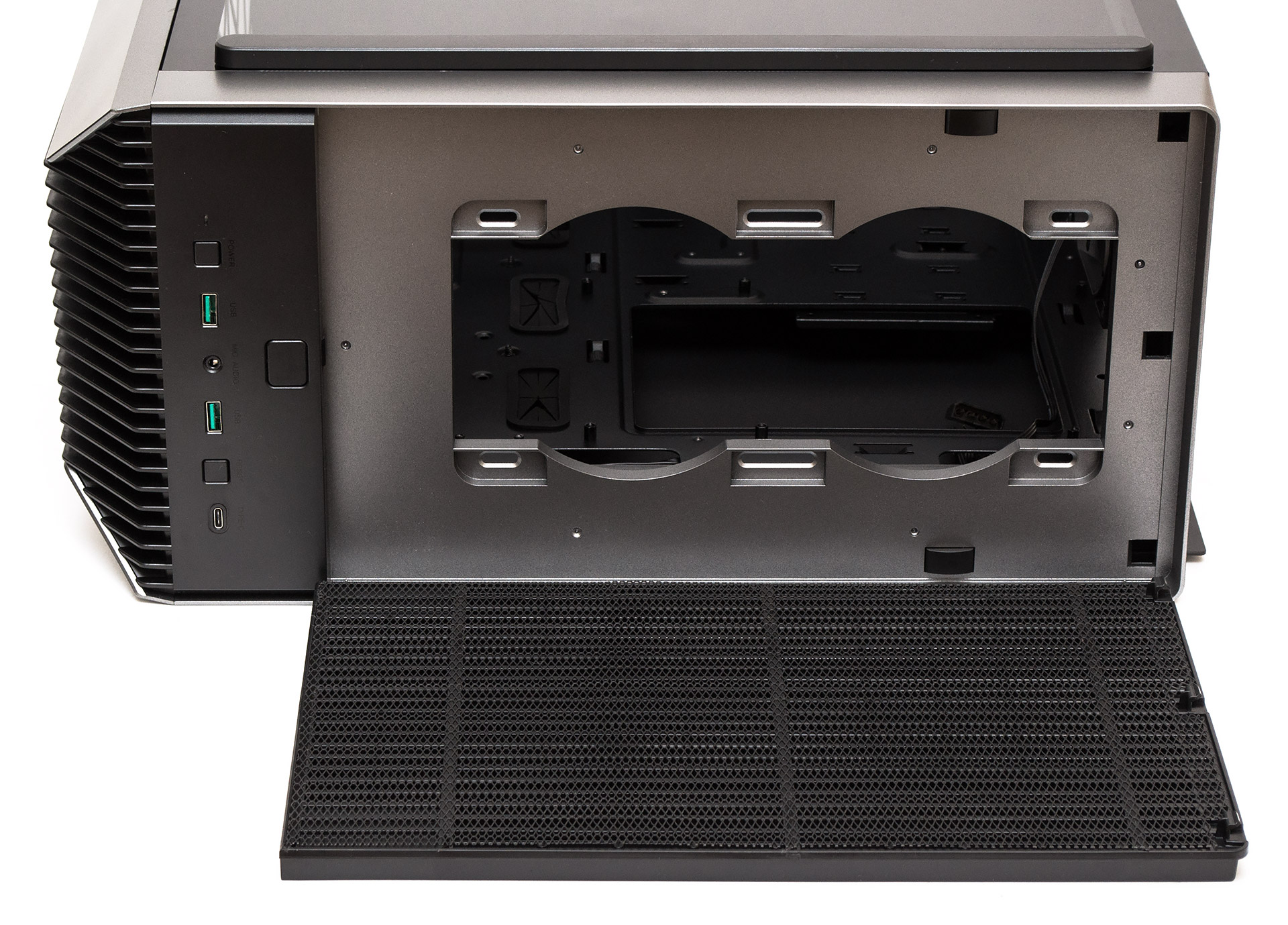

Для снятия, как уже упоминалось ранее, нужно нажать самую большую квадратную кнопку в центре спереди. Решетка приподнимется вверх и станет доступна для демонтажа.
В пластиковой накладке верхней панели есть продолговатые посадочные отверстия для двух 120-мм вентиляторов. Получается, что в данный корпус можно получить легчайший доступ не только с левой и правой сторон, но и сверху.

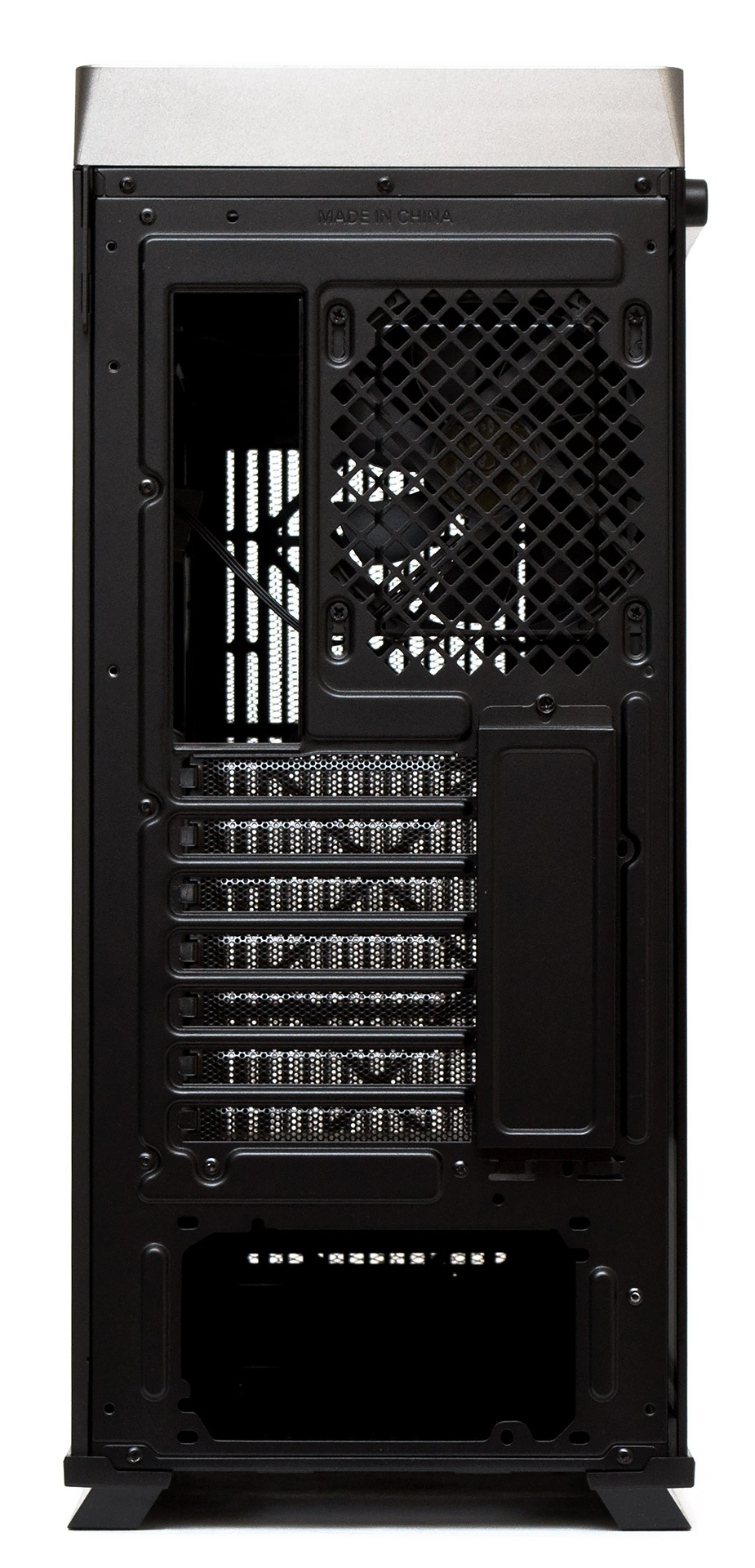

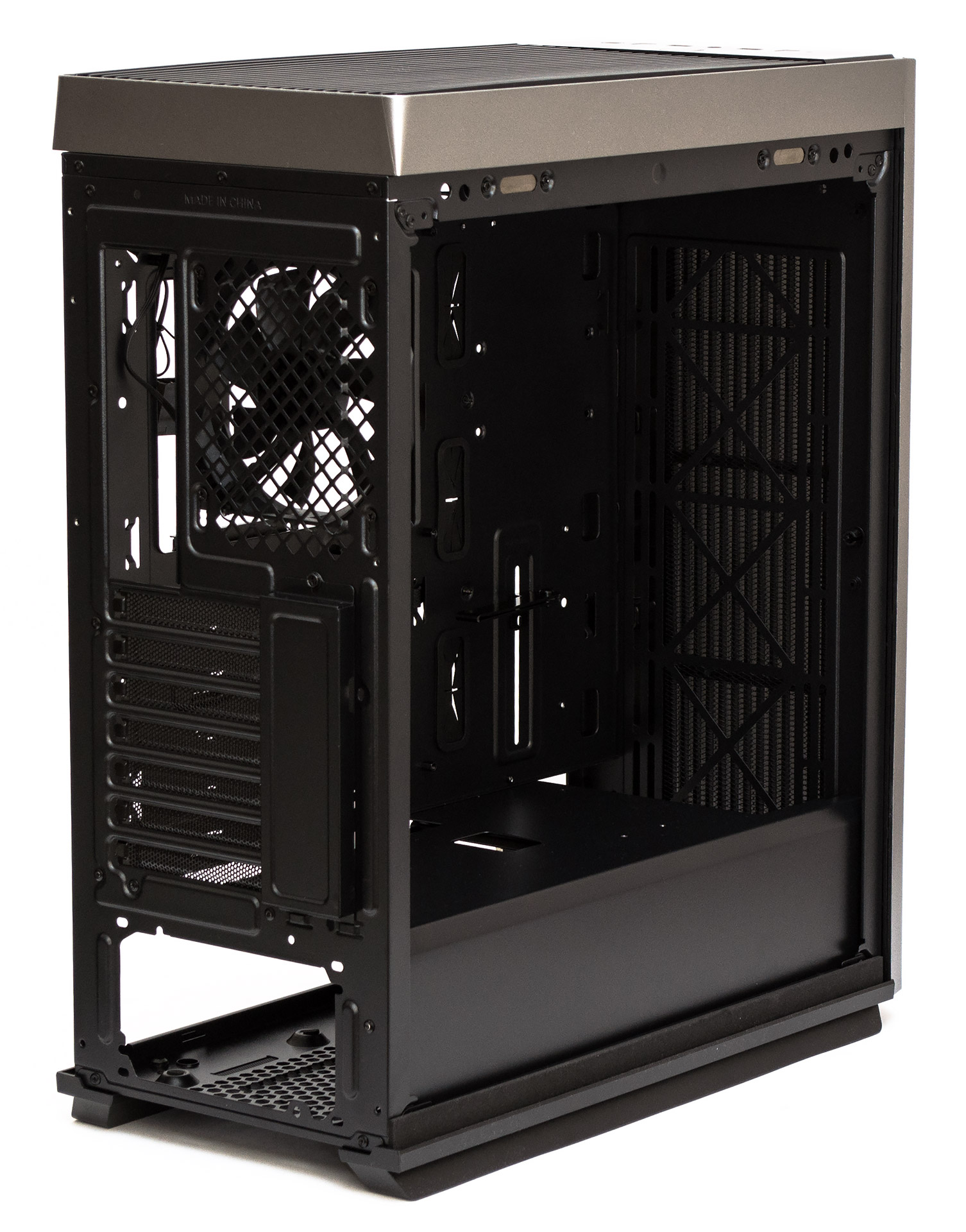

Сзади все выглядит стандартно. Вентиляционная решетка имеет посадочные места под 120-мм пропеллер, который можно регулировать пошагово по высоте, на пять позиций в пределах 15 мм. Семь слотов PCI закрыты многоразовыми вентилируемыми заглушками в виде мелкоячеистой сеточки. Монтажное отверстие справа от заглушек прикрыто выступающей назад декоративной накладкой, которая держится на одном винте и паре зацепов снизу. Блок питания можно ставить на его законное место внизу как вентилятором вниз, так и вверх.

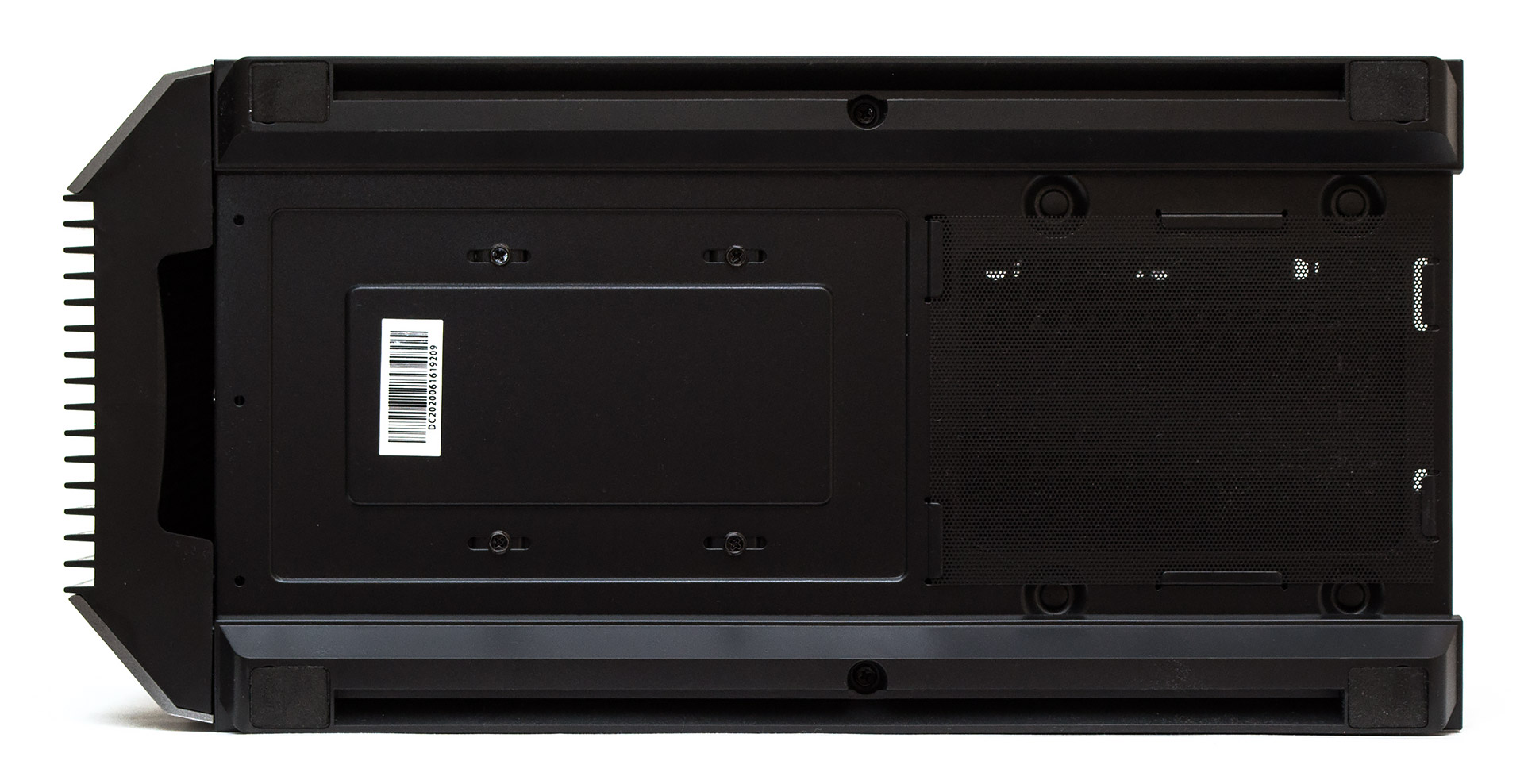

В нижней части корпуса вентиляция для блока питания прикрыта простой металлической сеткой. Чтобы её извлечь, шасси придется наклонять на бок. Спереди есть доступ к винтам, удерживающим корзину накопителей. Пластиковые ножки сделаны наклонными и сплошными по всей длине боковин корпуса.

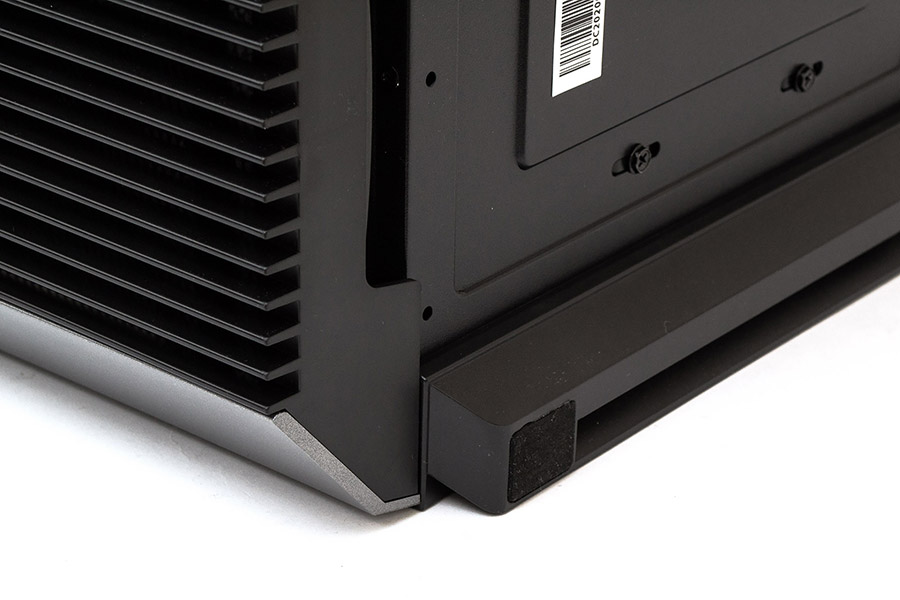

Высота ножек составляет 22 мм. Впереди и сзади на них наклеены резиновые квадратики, для лучшего сцепления с поверхностью.
Перейдем к внутреннему устройству шасси.
Внутреннее устройство

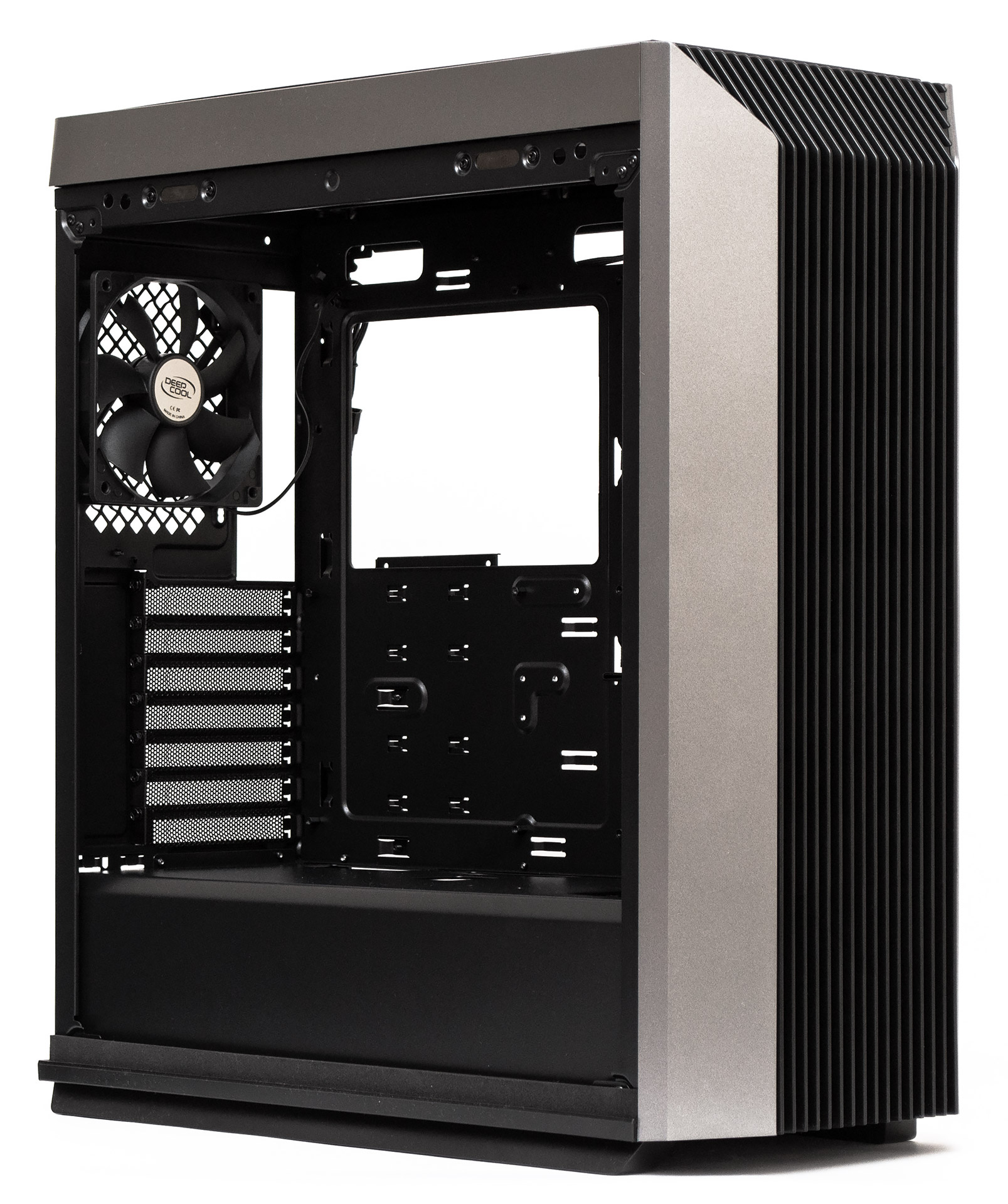

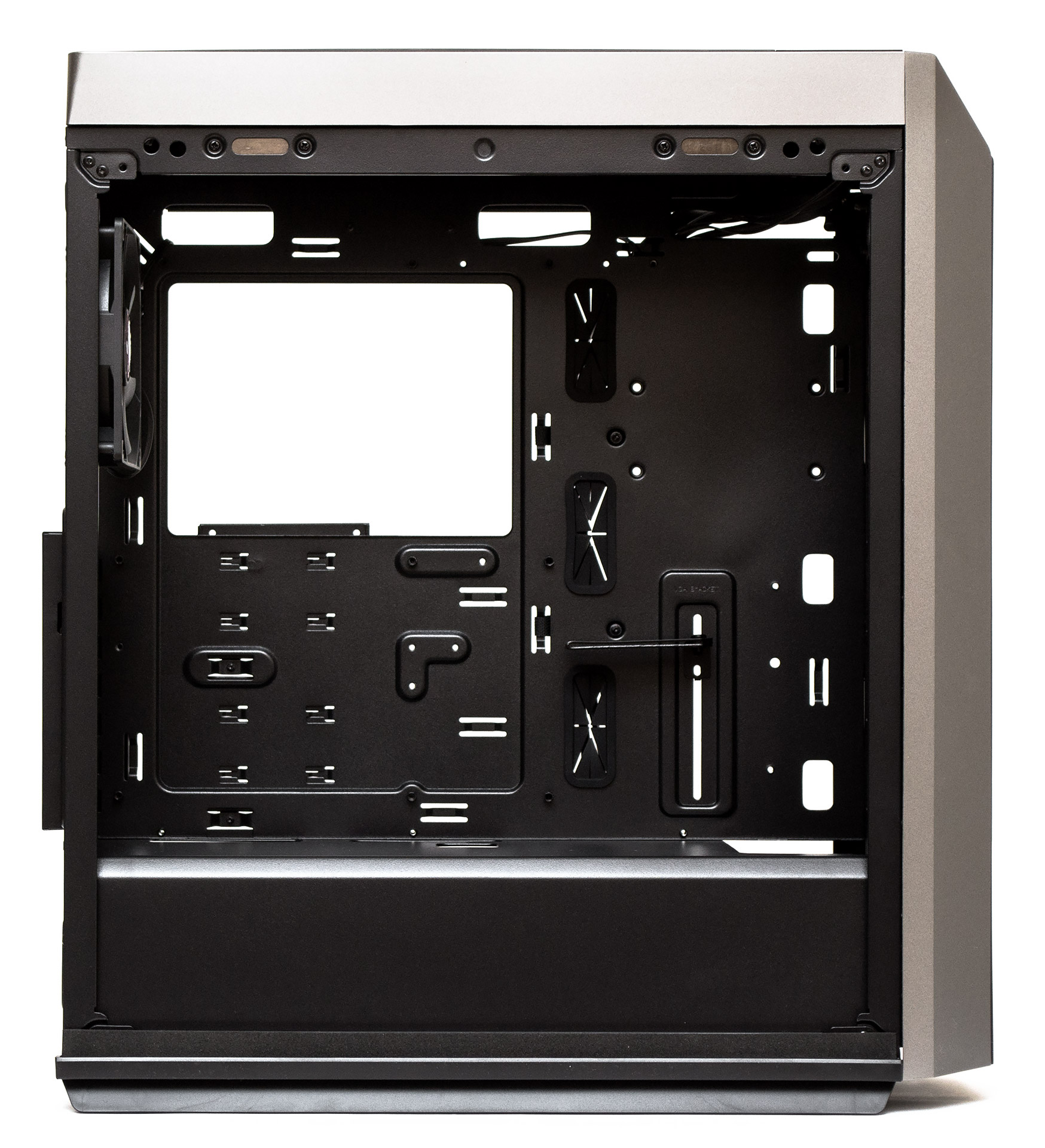

Корпус Deepcool CL500 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 165 мм (в определенных случаях поместится 168 мм). Оптимальная длина плат расширения во всех слотах составляет 375 мм (рекомендовано производителем 330 мм), а максимальная — 405 мм, без передних вентиляторов. Длина блока питания с точки зрения производителя не должна превышать 160 мм вместе с установленной корзиной накопителей. По факту помещаются и 180-мм БП.

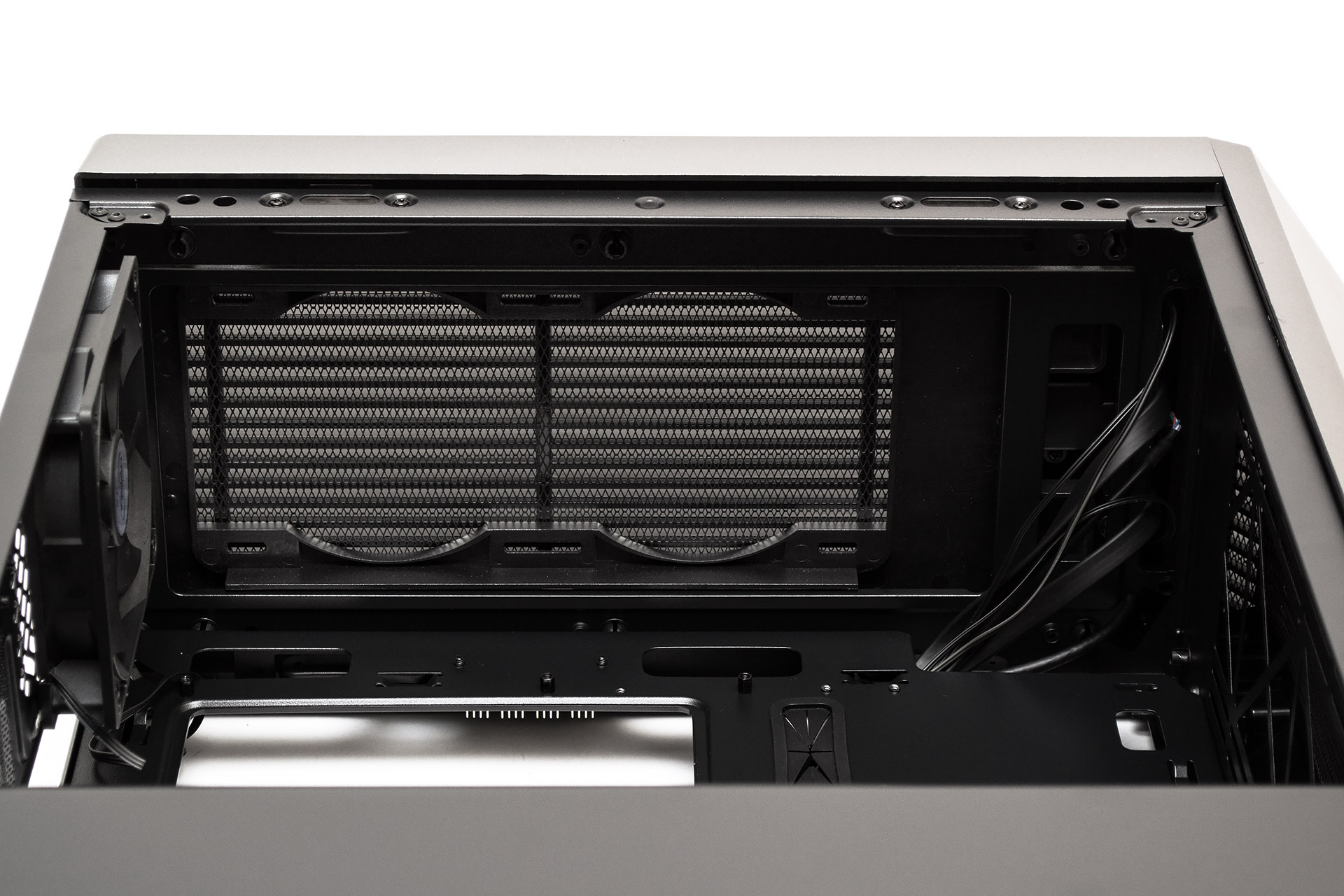

Запас пространства под верхней панелью огромен — не менее 60 мм сверху до кромки материнской платы. Более чем достаточно не только для двух 120-мм вентиляторов, но и для систем СЖО соответствующего размера.
Сзади предустановлен 120-мм вытяжной вентилятор с семью черными лопастями стандартной конфигурации. Развивает скорость приблизительно 1300 об/мин. Подключение к питанию осуществляется трехконтактным разъемом с кабелем длиной в 430 мм и еще дополнительно 40 мм проводом с «молексом» на конце. Естественно, два разъема нельзя использовать одновременно. Все семь слотов расширения крепятся обычными винтами.

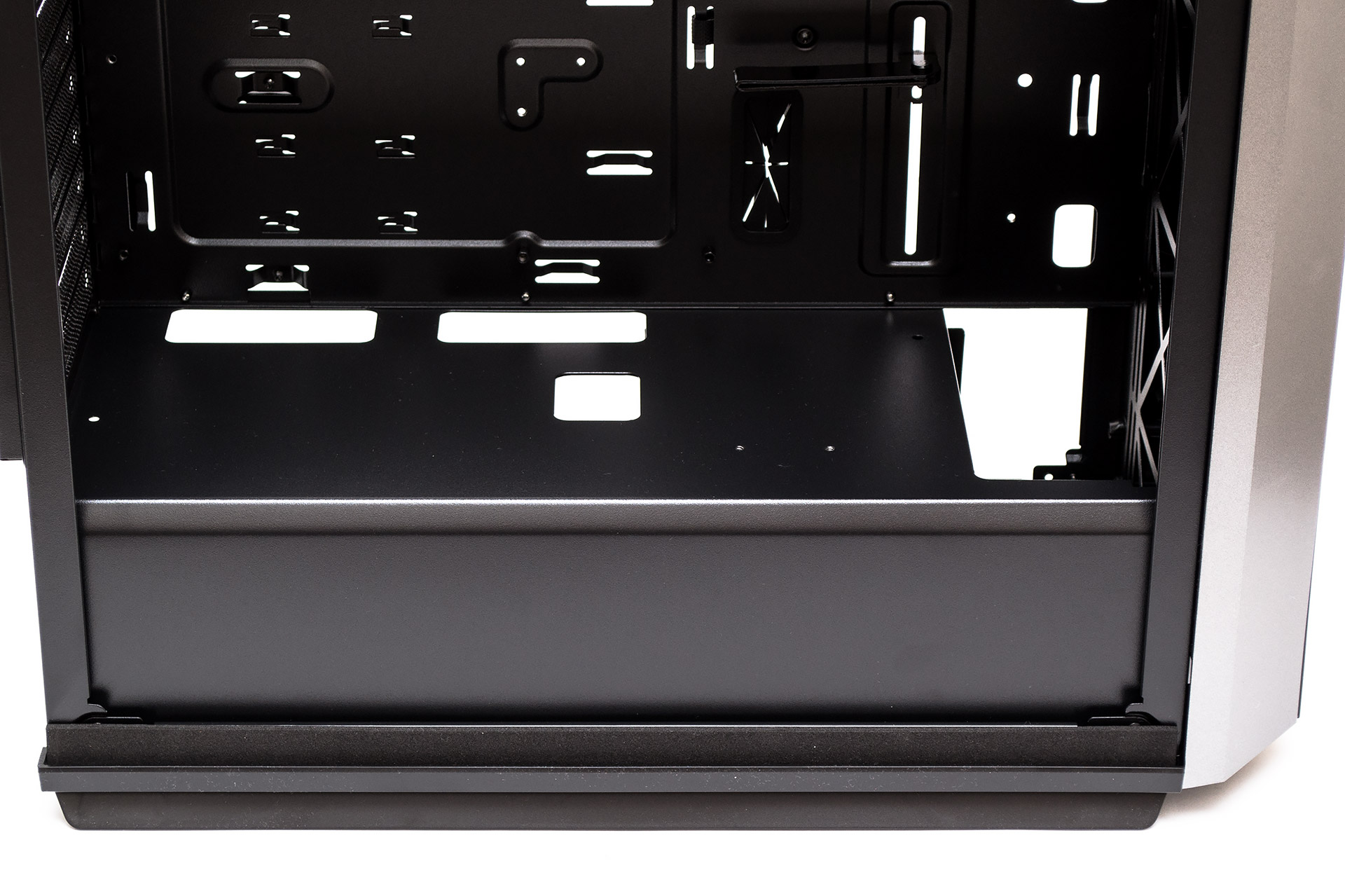

Кожух блока питания снизу несъемный. В нем есть два крупных отверстия для проводов возле поддона материнской платы и одно маленькой квадратное посередине, хорошо подходящее для кабелей питания видеокарты. Вырез спереди под вентиляторы и системы СЖО имеет ширину в 145 мм и глубину 75 мм.
Впереди нет особых препятствий для движения воздуха. Лишь пара диагональных поперечин и продолговатые посадочные отверстия для двух 140-мм или трех 120-мм вентиляторов.

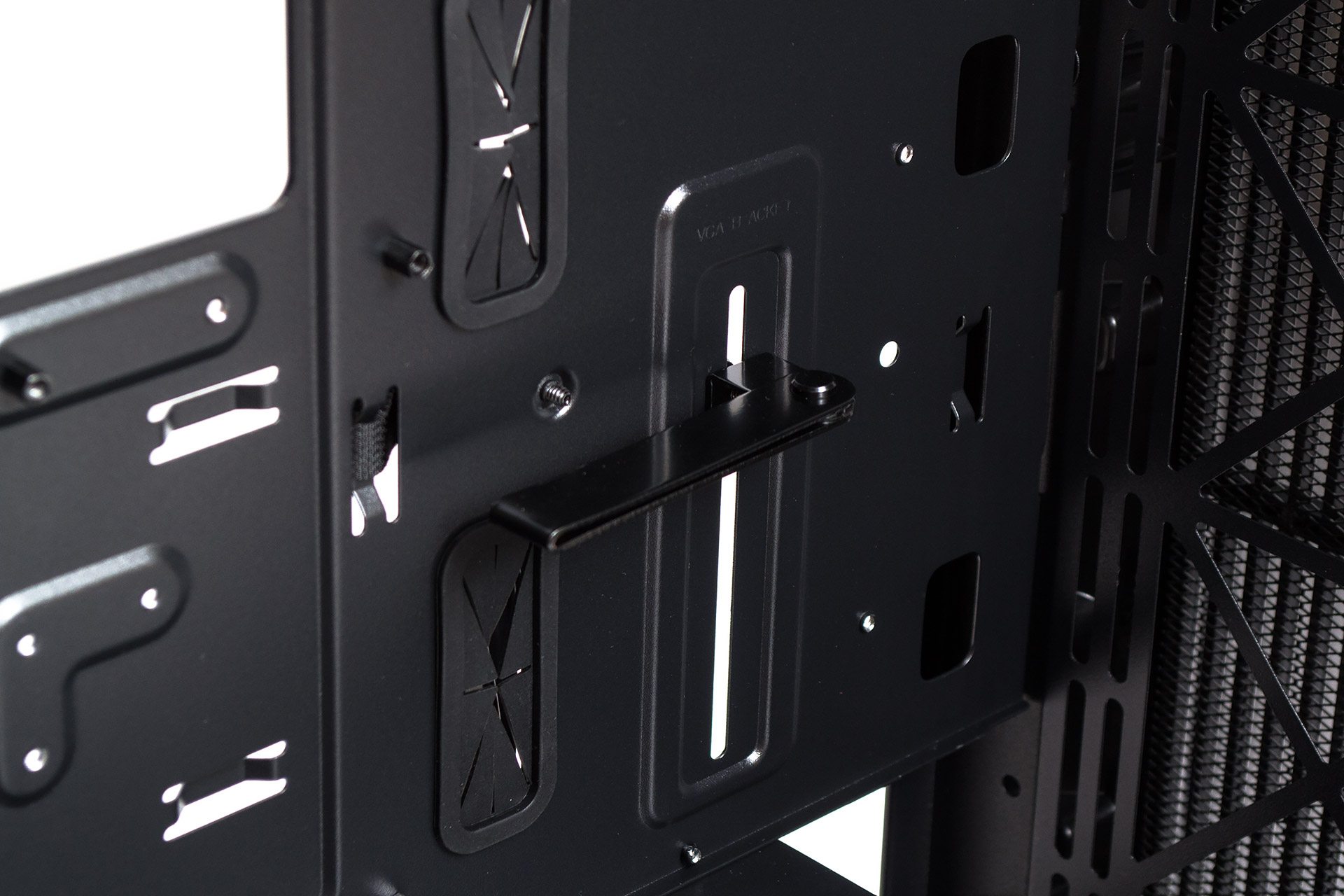

Для поддержки длинных видеокарт есть поворотный на 180 градусов кронштейн, который регулируется по высоте на все слоты и держится на одном винте с накатанной головкой. Минимальная длина видеокарты, при которой получится использовать поддержку — 255 мм.

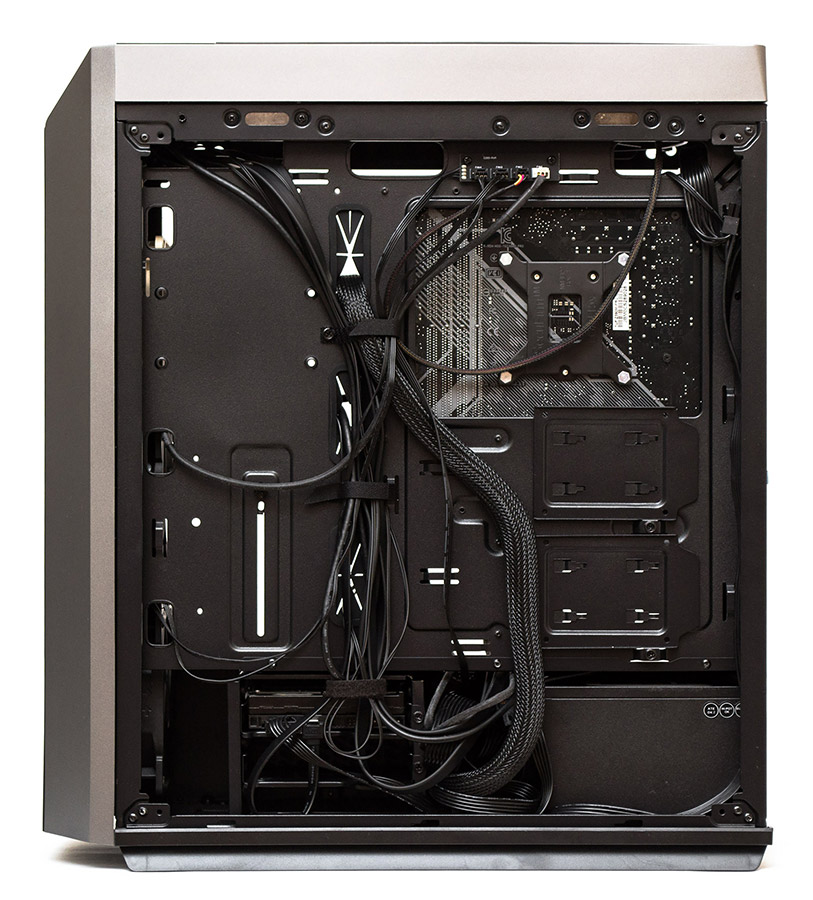

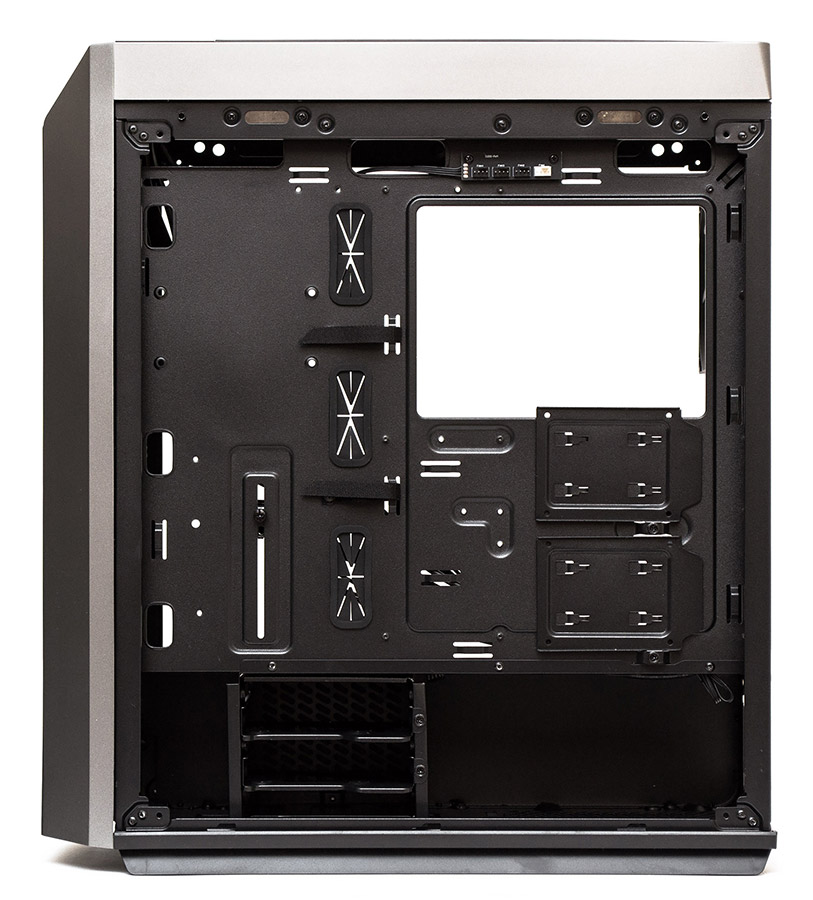

За поддоном материнской платы весьма просторно. Для укладки проводов есть целых 30 мм по ширине до боковой дверцы. Вырез для усилительной пластины процессорного кулера крупный и расположен правильно. По центру поддона есть три отверстия с резиновыми шторками и две многоразовые липкие ленты. Вдоль кромки верхней панели есть еще три обычных прорези, и еще три мелких отверстия впереди, удобные для протяжки проводов от вентиляторов. Проушины для крепления кабельных стяжек расположены тоже вполне рационально.

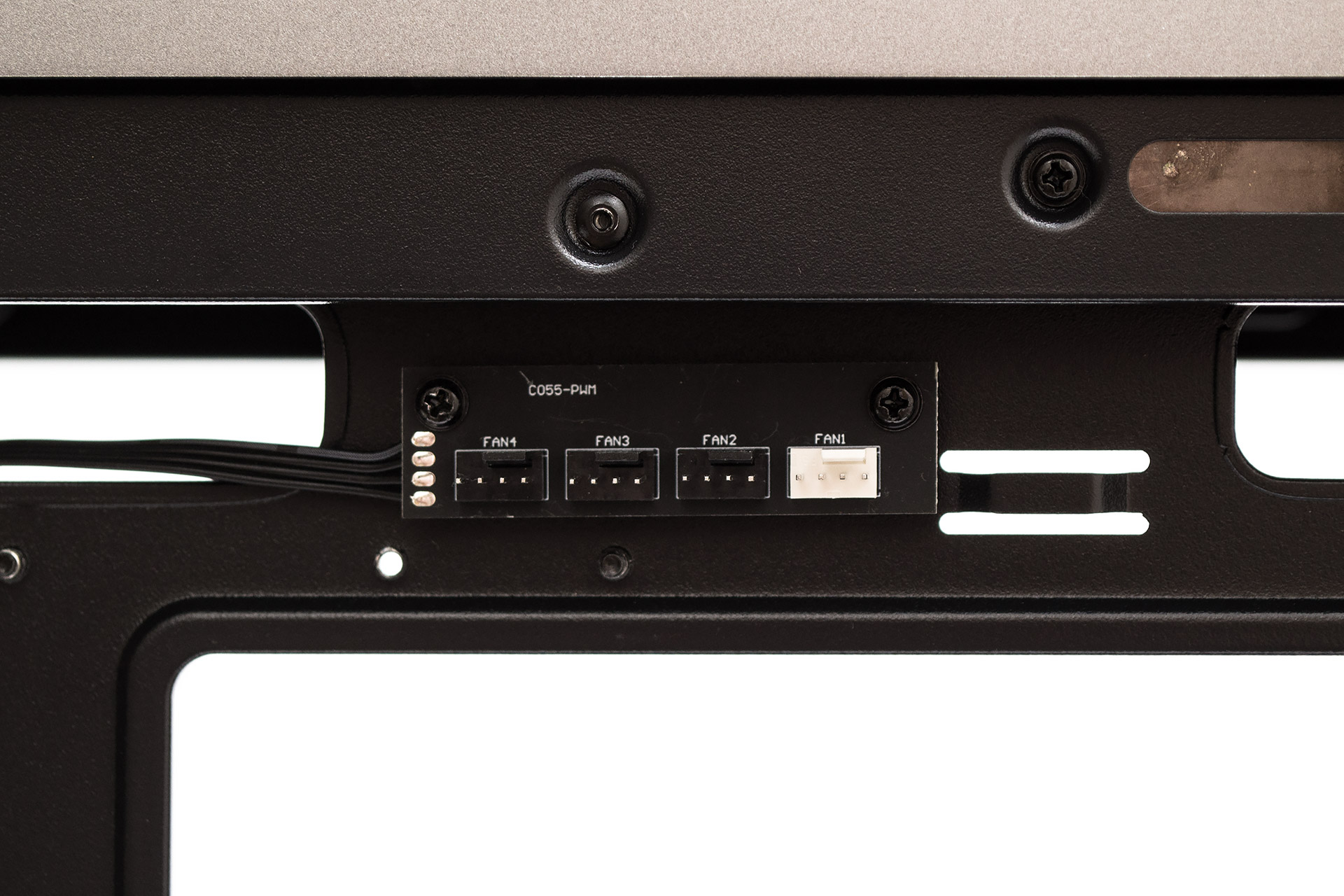

Посередине верхней панели закреплен разветвитель питания для четырех штук четырехконтактных вентиляторов. Питание данного устройство обеспечивается единственным стандартным разъемом на четыре контакта к материнской плате, длиной в 400 мм. Для одного порта это может быть многовато, потому жаль, что нет прямого подключения от БП.

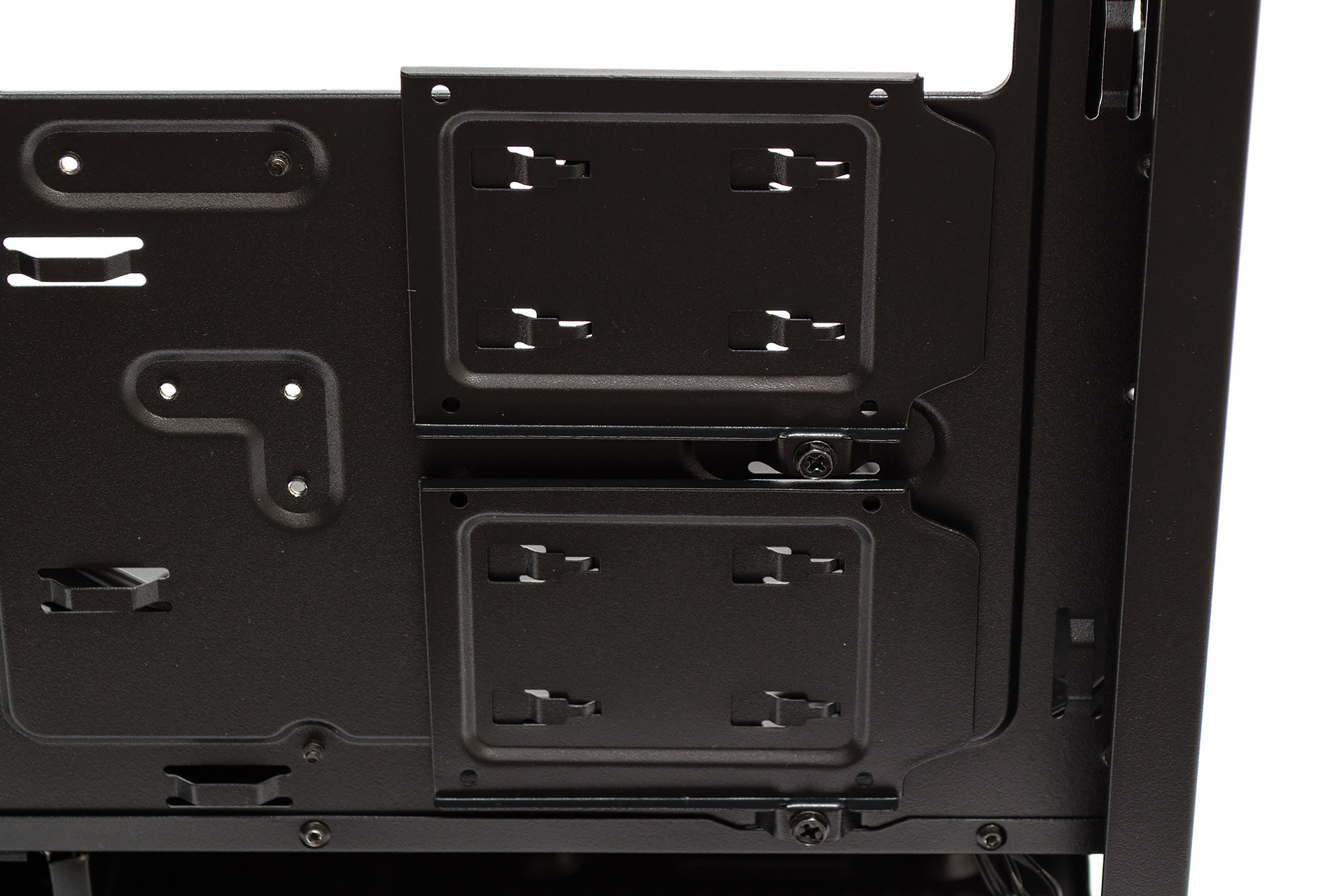

Над блоком питания есть два лотка для 2,5″ накопителей, которые удерживаются одним винтом с накатанной головкой каждый.

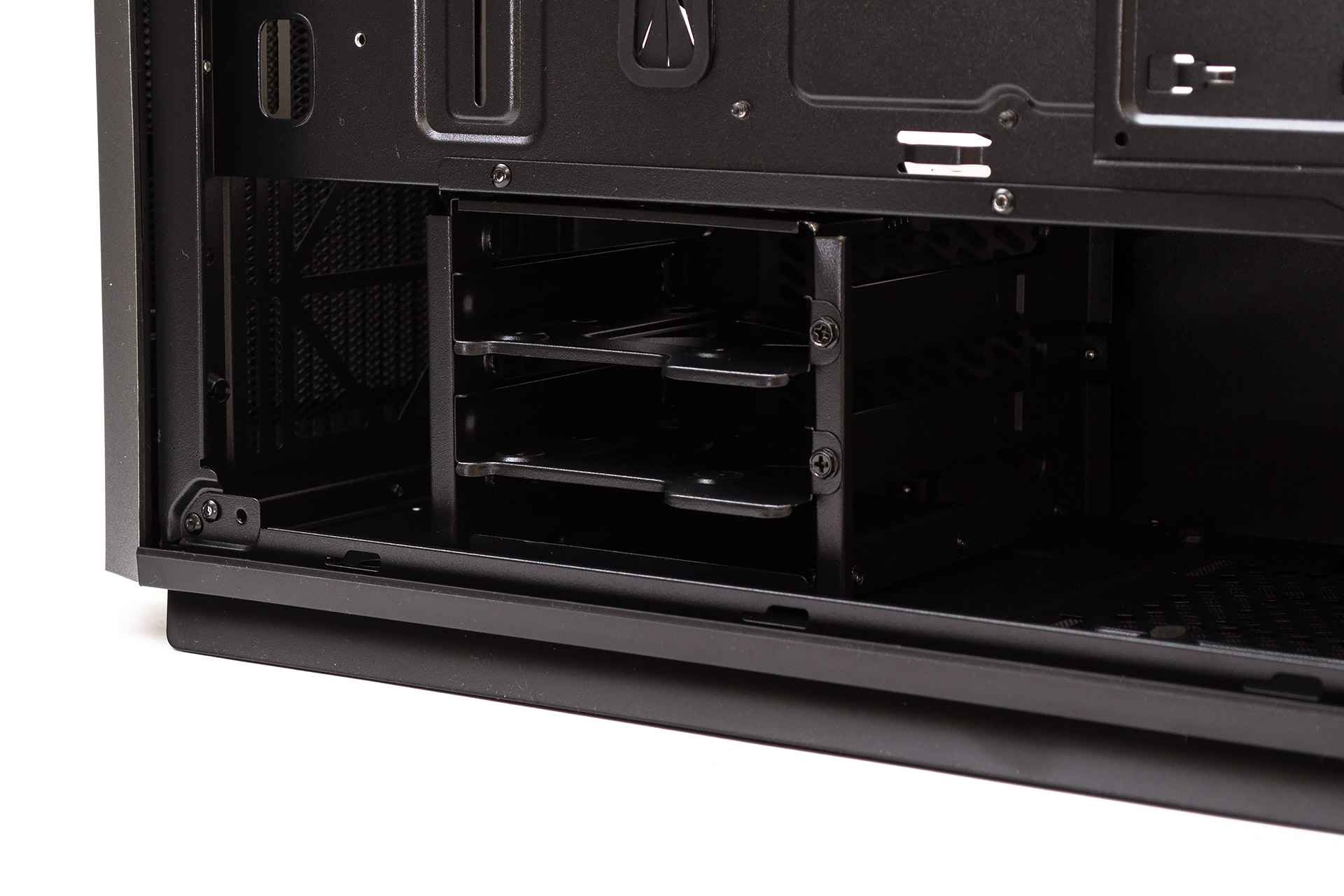

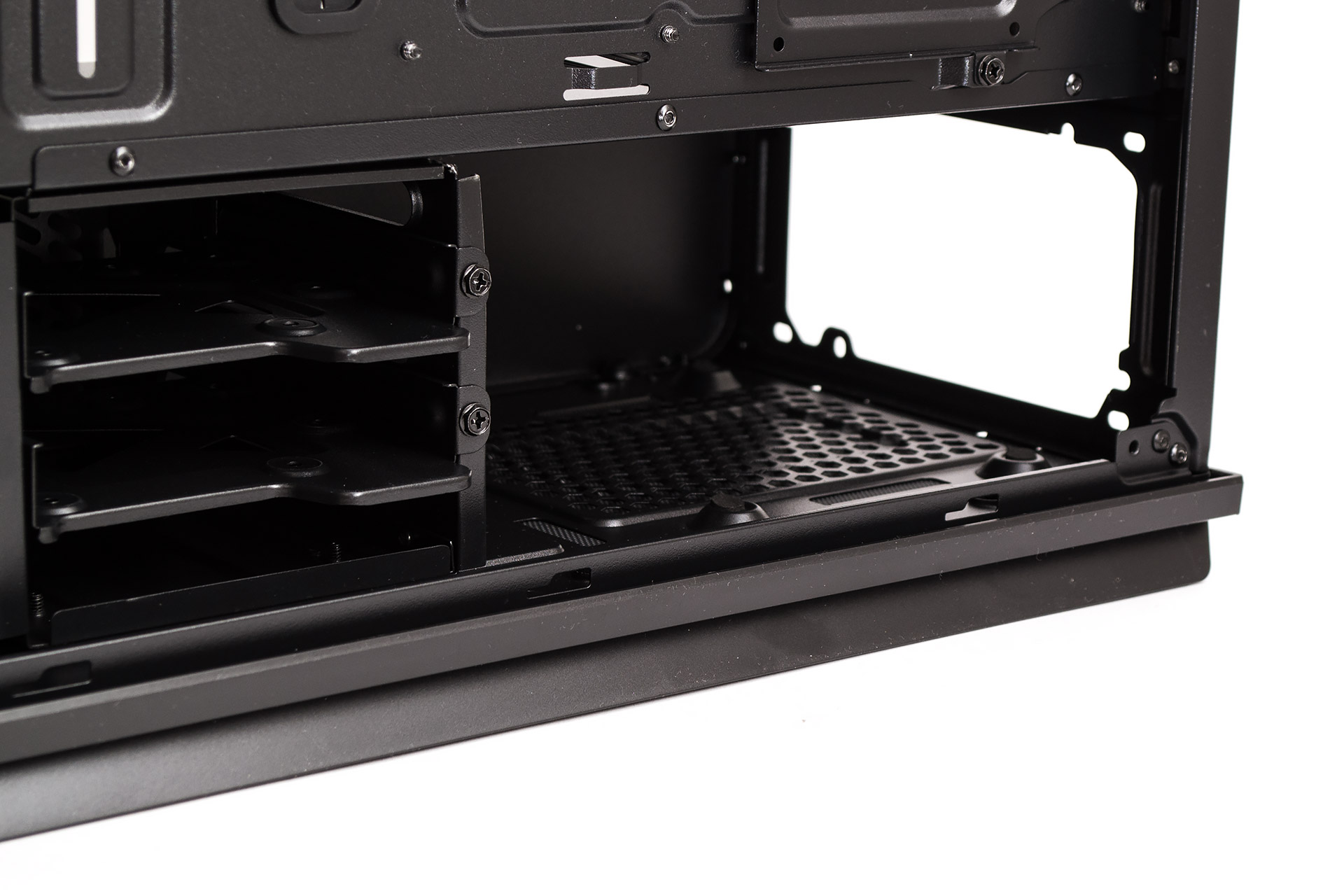

Впереди снизу находится съемная корзина с двумя салазками для 3,5″ или 2,5″ дисков. Накопители крепятся винтами без демпферов, а сами каретки удерживаются одним обычным винтом каждая. Чтобы снять корзину, на дне корпуса с внешней стороны нужно выкрутить четыре винта.
Для блока питания есть четыре мелких демпфера, которые не столько гасят вибрации, сколько помогают избежать царапин при установке. Оптимально сюда станет БП размером до 160 мм. Максимум поместится 180 мм, но предварительно нужно будет снимать корзину накопителей и ставить её обратно. Без корзины никаких ограничений по длине блока питания фактически уже не будет.

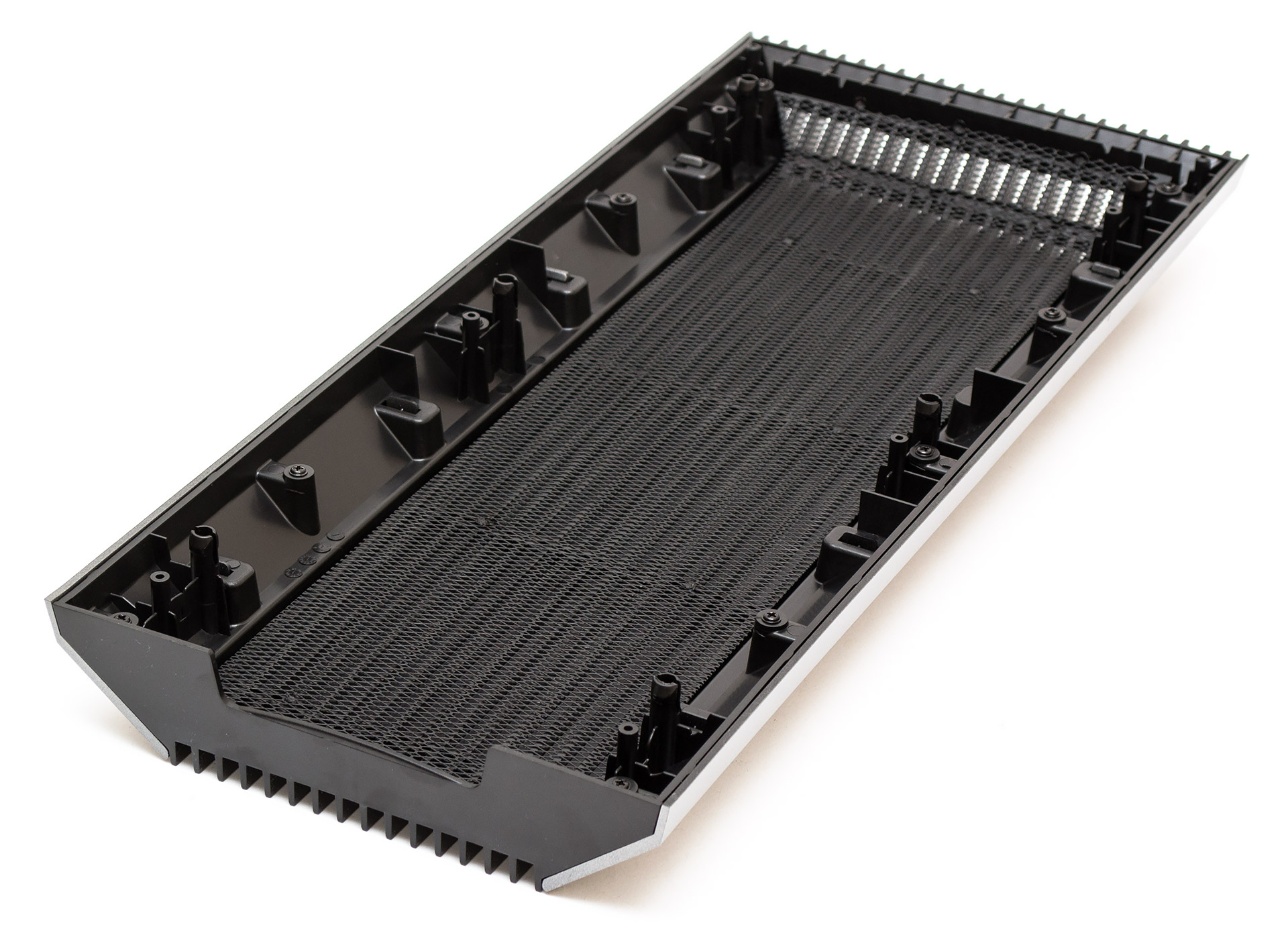

Передняя панель держится на шести пластиковых креплениях типа «тюльпан» и легко отстегивается, если потянуть её за вырез снизу.

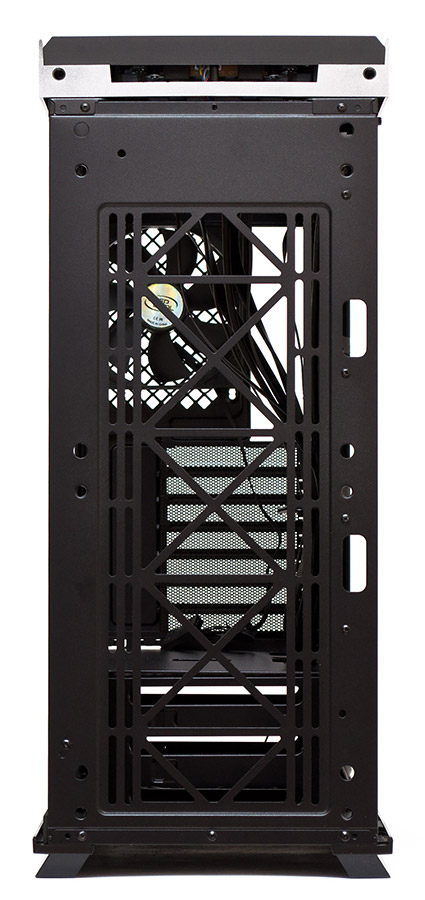

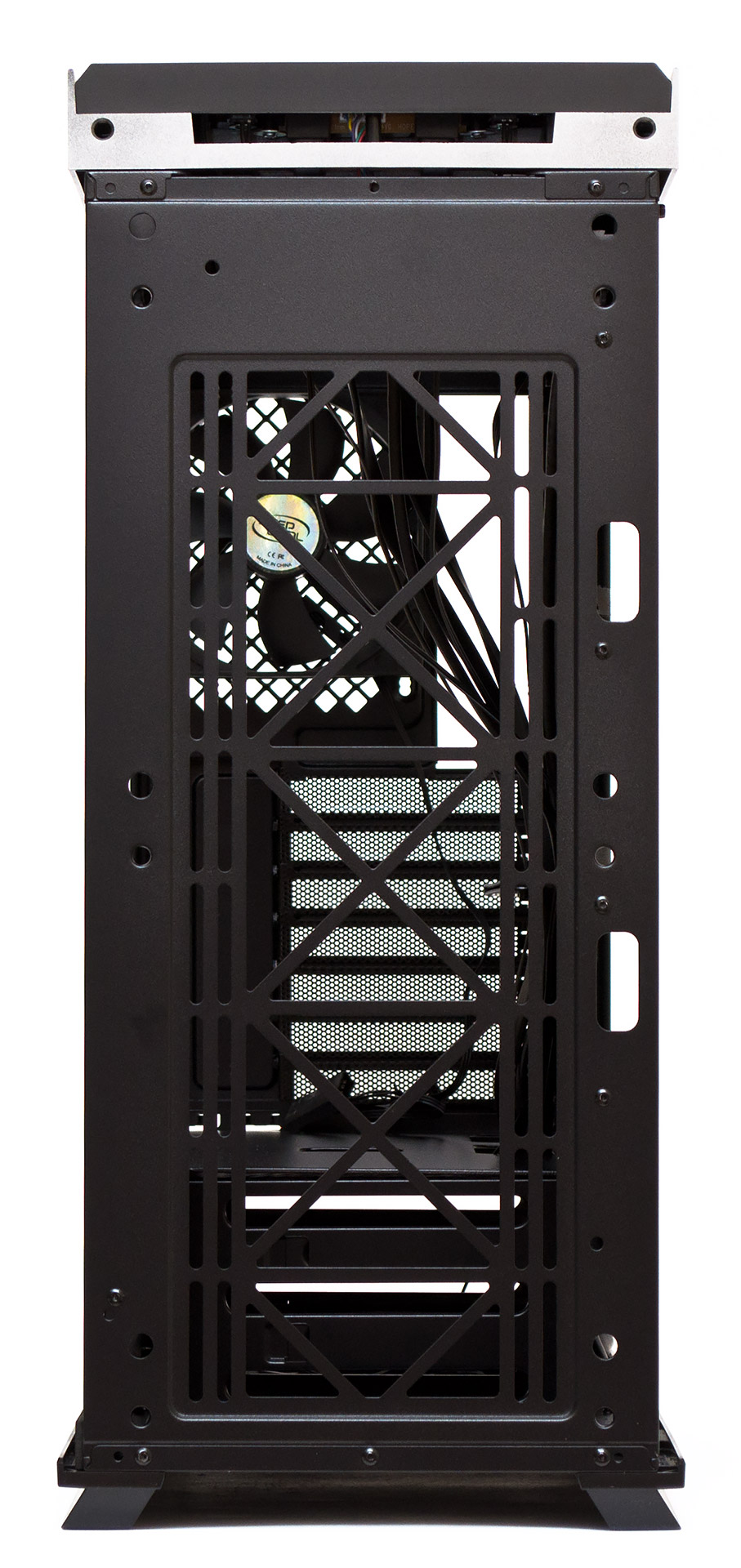

Так выглядит передняя панель без фронтального обвеса. Тут есть запас в 33 мм до передней решетки, а значит вентиляторы можно крепить не только изнутри, но и снаружи.
Верхнюю панель можно снять после демонтажа передней. Она тоже держится на шести пластиковых «тюльпанах». И к ней привязаны все провода от внешних портов. Потому демонтаж нужно проводить осторожно и аккуратно.

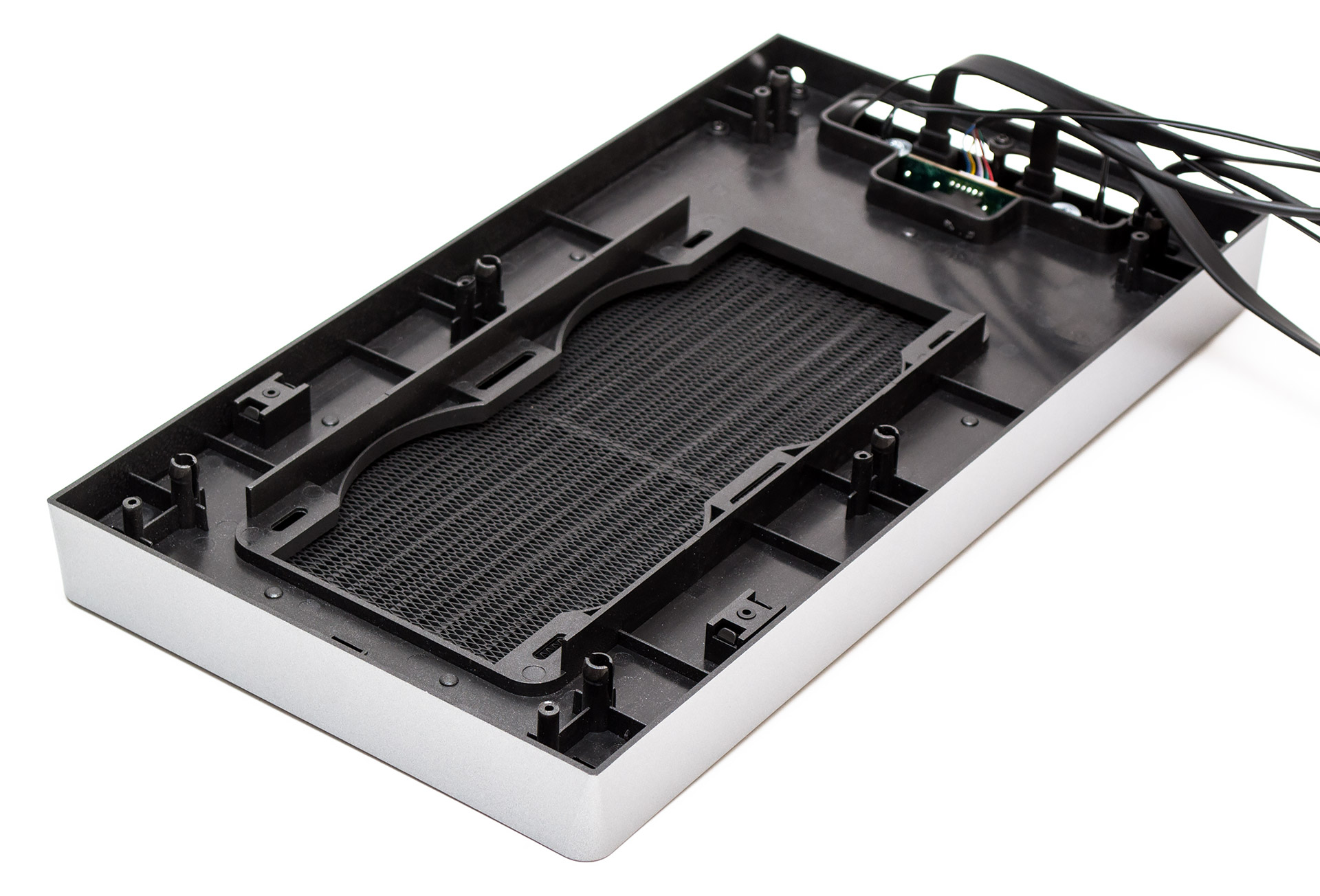

А это вид на верхнюю панель без пластикового обвеса.

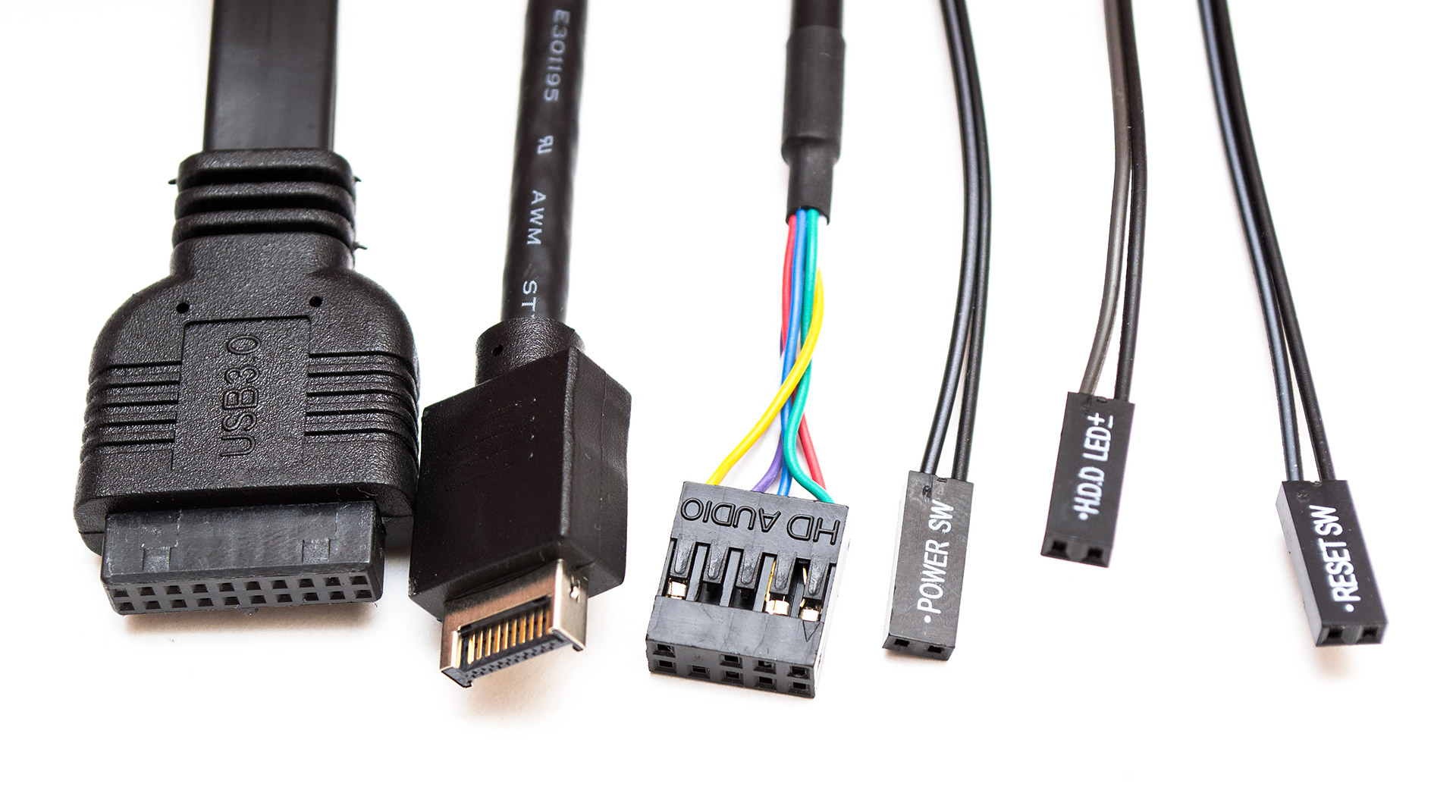

В набор кабелей от корпуса входит колодка USB 3.0, внутренний разъем USB 3.1 Gen 2 Type-C, колодка HD Audio и три пары проводов от кнопок запуска и перезагрузки системы, а также индикатора активности накопителей. Все провода окрашены в черный цвет и имеют достаточную для подключения длину.
Перейдем к сборке системы и тепловому тесту.
Сборка

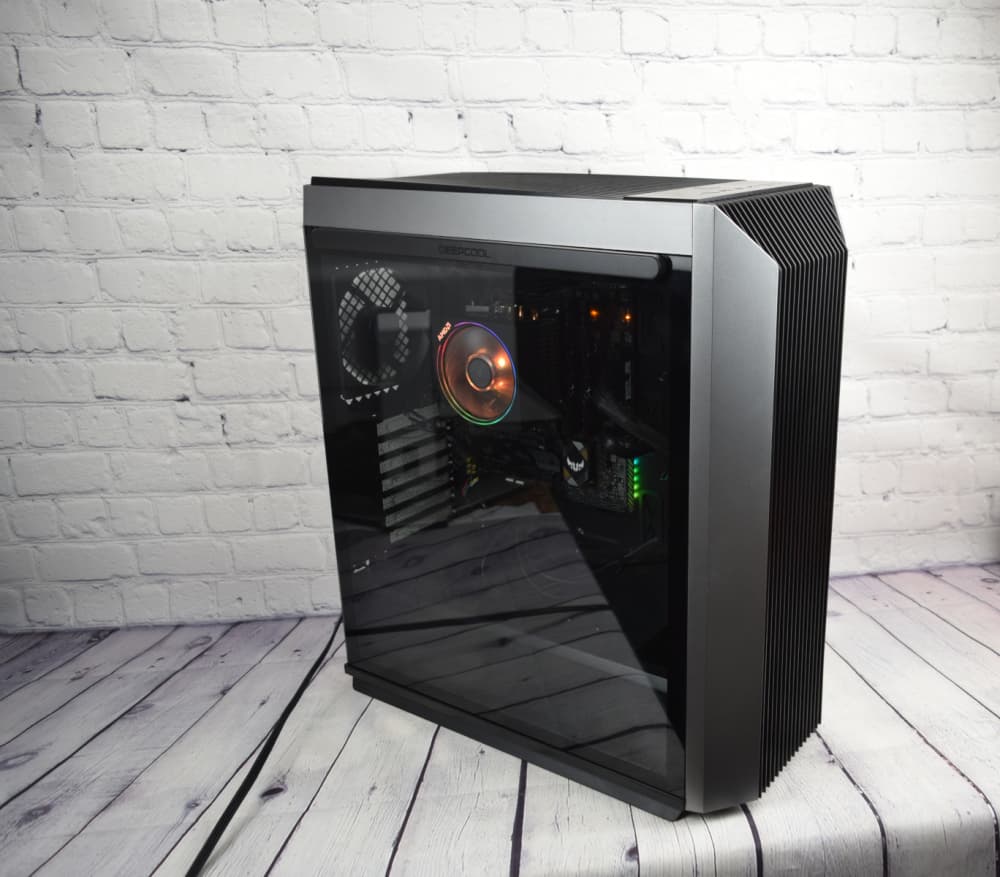

Сборка системы в корпусе Deepcool CL500 осуществляется очень легко и приносит удовольствие от процесса. Энтузиастам, которые любят часто заглядывать внутрь своего шасси, CL500 подходит идеально. Ко всем внутренним компонентам есть прямой и почти мгновенный доступ. Благодаря большому запасу пространства за поддоном, провода здесь укладываются легко и непринужденно.

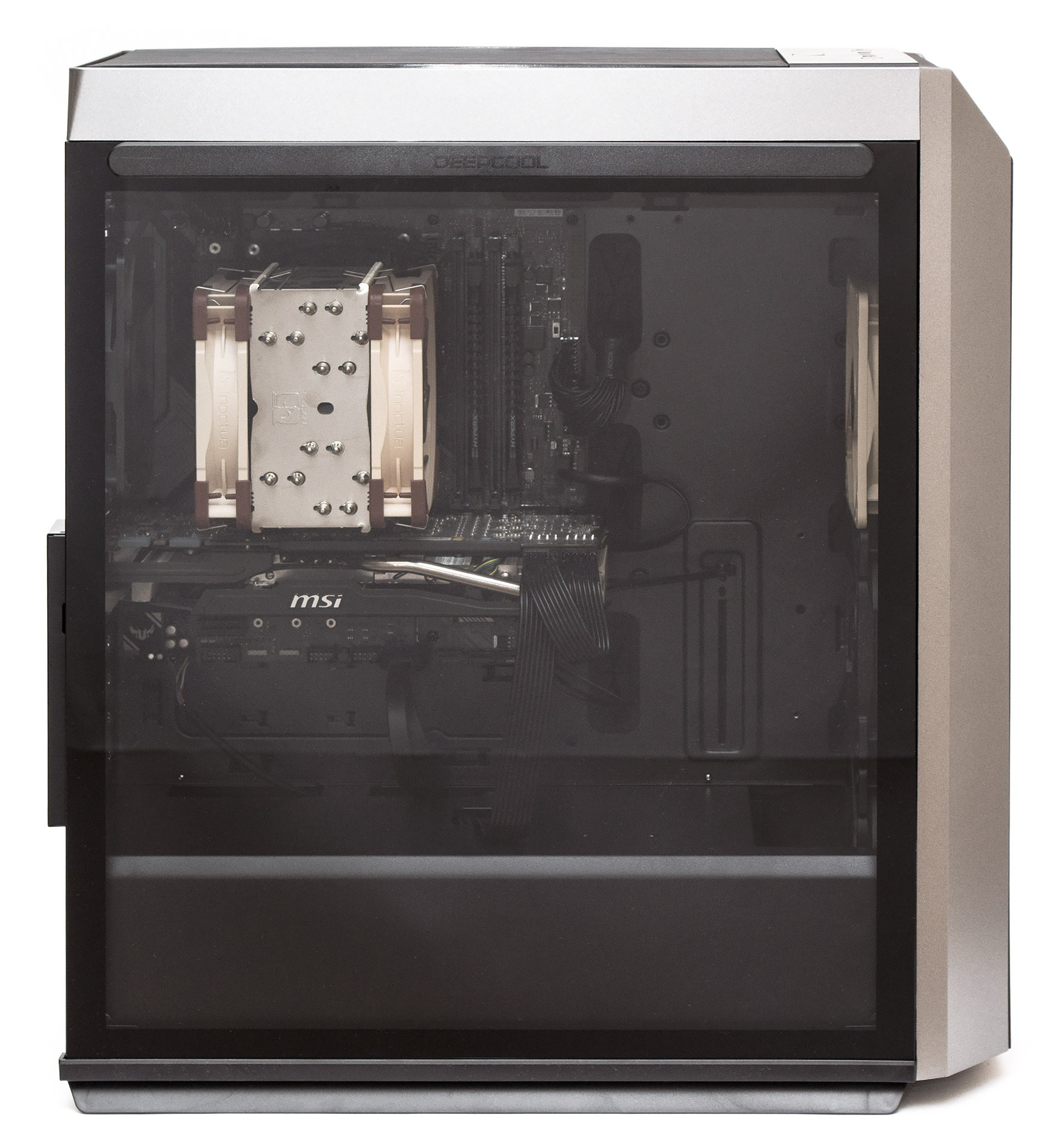

Боковое стекло затенено лишь немного, и через него хорошо видно внутренности системы даже без дополнительной подсветки.
Индикатор активности накопителей моргает довольно ярко, если смотреть на него под прямым углом.
