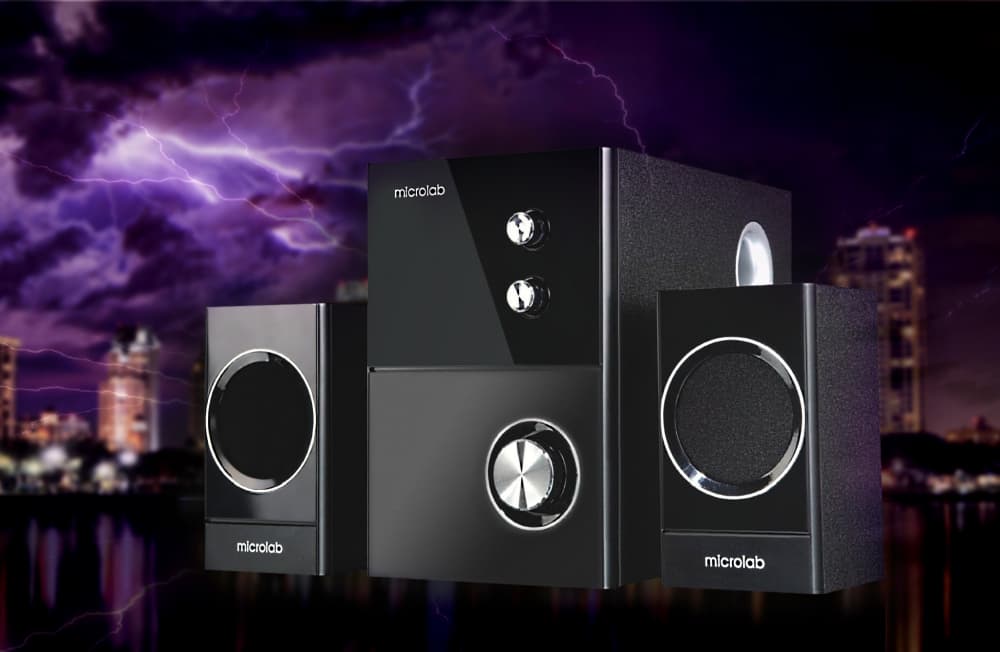

Обзор на колонки Microlab M-223
Всем нравится выраженный бас, поэтому класс 2.1 (сабвуфер и два сателлита) является одним из самых популярных. Что представляет из себя сабвуфер M-223? Кабинет типа «bandpass» - своеобразная комбинация двух типов. Закрытый со всех сторон ящик, разделенный внутри на две части. Одна часть корпуса полностью герметична, вторая с фазоинвертором.
Лицевая сторона «bandpass» сабвуфера
Вид на вторую половину внутреннего пространства
Герметичный корпус считается наиболее правильным для звучания, т.к. влияние внешних факторов на работу НЧ динамика минимизировано, расстояния от динамика до всех стен короба различное. С другой стороны, фазоинверторные системы выдают больше баса при меньшей мощности, чем полностью герметичные корпуса: обратная волна усиливает фронтальную волну.
Разделяет внутреннюю часть толстая стенка из МДФ, на которой четырьмя винтами зафиксирован динамик, диффузором направленный к тыльной стенке.
Если говорить кратко: сабвуфер имеет правильную конструкцию. Ко всему этому, все стенки толстые, места соединений жёсткие и аккуратные.
Отзывчивый темброблок
Плата с регуляторами спрятана за фронтальной глянцевой панелью.
Потенциометры (регуляторы) заслуживают особого внимания. Они сдвоенные - два переменных резистора на одной оси, что даёт возможность осуществлять регулировку параллельно двух сопротивлений (регулировка одновременно двух отдельных каналов). Ход плавный, колпачки регуляторов НЧ и ВЧ не имеют меток, но при переключении смена позиций ощущается тактильно, без щелчков.
Потенциометры трёхпозиционные
Хочу отметить, что для АС доступного класса настройка звука достаточно тонкая: звучание действительно меняется и его можно объективно отрегулировать по своему вкусу. При этом промежуточные настройки (если останавливать регулятор между основными тремя позициями «Ноль»/»Середина», «Максимум») тоже меняют характер звучания. Полноценный функциональный темброблок в данной модели – не для галочки, и это плюс для любителей «поколдовать» со звуком. Хрипов и шорохов при работе темброблока нет.
Конденсаторы электролитические 2.2 мкФ 50 V - 4 шт. Чем больше номинал конденсатора, тем больше высоких/низких срезается при использовании ручки тона (если крутить влево). Кроме этого, применяются две пары полиэстеровых термостойких конденсатора 2A472J и пара однослойных керамических дисковых конденсатора.
Элементная база хорошая, соответствует хорошей схеме фильтрации помех.
Низкочастотный динамик и сателлиты
Диффузор (9,5 см) конусного типа. Несмотря на то, что материал (скорее всего) бумага – он достаточно жёсткий, в верхней части покрыт специальным лаком, изнутри (на ощупь) материал напоминает ткань или стеклоткань, т.к. имеет сетчатую, жёсткую поверхность.
Вариант между мягким и жёстким материалом дают больше искажений, но имеют более низкий выброс резонанса, и, как правило, на более низких частотах.
Пылезащитный колпачок жесткий, держит конструкцию и может формировать звук в качестве излучающего элемента.
Подвес динамика сделан из мягкой резины. Он должен обеспечивать сравнительно низкую резонансную частоту, то есть иметь высокую гибкость, но по моим ощущениям он слишком мягкий.
Центрирующая шайба из арамидной ткани, металлическая корзина динамика с резиновой прокладкой для снижения вибрации.
На нижнем фланце динамика – двойная магнитная система (у Microlab встречается часто) для повышения отдачи и снижения неравномерность АЧХ, для повышения звукового давления при одинаковой подводимой мощности.
На нижнем магните обозначена характеристика сопротивления – 6 Ом
Номинальная заявленная производителем мощность – 9 Вт
Провода припаяны аккуратно.
Все составляющие элементы низкочастотного динамика ровные и аккуратные.
Сателлиты имеют очень простую конструкцию, но все стенки из МДФ (4 мм), что является нечастым случаем для доступных по цене устройств. Элементы корпуса жесткие и тщательно склеены.
Внутреннее пространство корпуса: 7,5х13,5х7 см
Качество материалов динамиков аналогично качеству динамика сабвуфера, но пылезащитный колпачок больше напоминает тонкую пластиковую плёнку.
Диаметр диффузора – 6 см
Номинальная заявленная производителем мощность – 4 Вт. Та же двойная магнитная система, что и на в НЧ динамике.
Из конструкции системы видно, что элементная база - хорошая для своего класса, к аккуратности и сборке никаких замечаний нет.
Аналоговое усиление
Плата усиления предельно проста и компактна:
Схема усилителя с выходной мощностью 17 Вт построена на простой интегральной микросхеме TDA2025. Под каждым радиатором – по одной микросхеме усилителя. Между микросхемами и радиаторами - слой термопасты для лучшего теплообмена.
Размер радиаторов небольшой, но перегрева нет, и ухудшения сигнала нет (данные на основе теста при 6 часовой нагрузке).
Элементная база конденсаторов: плёночные, тип 2A154J и электролитические.
Около десятка однослойных керамических дисковых конденсатора малой ёмкости рассредоточены по всей плате – возле электролитических, т.к. последние недостаточно эффективно справляются с высокочастотными помехами (имеют паразитную индуктивность).
Трансформатор на Ш-образном каркасе, установлен на демпфирующую резиновую прокладку – работает тихо, щелчков гудения во время работы Microab M-223 нет.
Характеристики трансформатора: питание в 11 вольт при 1 ампере, т.е. при входном питании, до 240 В на выходе трансформатор выдаёт 11 В при нагрузке по току до 1 ампера. Соответственно, на нагруженный усилитель приходится 11 вольт постоянного напряжения.
Шнур питания и провод, идущий от трансформатора к выключателю питания, изнутри аккуратно зафиксированы термоклеем.
